Catalogue Produits - Pour boîtes rondes: Support 1M +griffes - 14601 - Plana

Pdf

14601

Plana / Supports de montage / Pour boîtes rondes

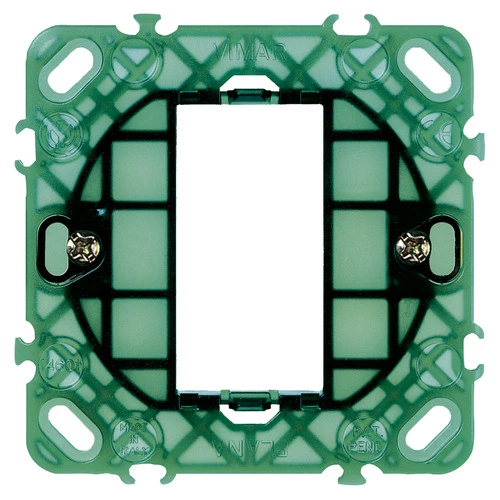

Support 1M +griffes
Support de montage 1 module, avec griffes, pour boîtes d'encastrement ø 60 mm

La translucidité simplifie l'installation et le câblage des appareils
La structure alvéolaire donne solidité structurale
Les fentes sur les coins assurent la fixation sur panneau
Les dents de fixation facilitent la pose en batterie pour l’installation de plusieurs modules

État Produit
3 - Actif

Dessins

PNG DXF

Class group
Appareils / Prises pour interrupteurs

Class
Support pour installation domotique modu

Model
Flush mounted (plaster)

Mounting method
Mounting with claw

Mounting method of the module inserts
Front side

Mounting direction
Horizontal and vertical

Number of modules horizontal (module system)
1

Number of modules vertical (module system)
1

With built-in installation box
No

With screws
No

Suitable for mounting in round junction box 60 mm
Yes

Flush-mounted installation
Yes

Suitable for floor box
No

Suitable for wall duct
No

Suitable for mounting on DIN-rail 35 mm
No

Material
Plastic

Material quality
Thermoplastic

00. Marquage CE - UE

01. IMQ - Italie

29. QCERT - Colombie

37. Marquage - Maroc

96. Expert électrotechniques

Q.té minimum commande: 20 NR

Code barre

8007352123045

1 NR

7,4x7,4x1,5 [cm]

26,87 [g]

8007352123052

20 NR

24,4x13,9x10,1 [cm]

630,31 [g]

8007352368873

260 NR

59,5x38,5x26,5 [cm]

8.940,6 [g]
