Vimar - 14005 - Wechselschalter 1P 16AX weiß

14005

Plana / Geräte / Steuerkontrolle

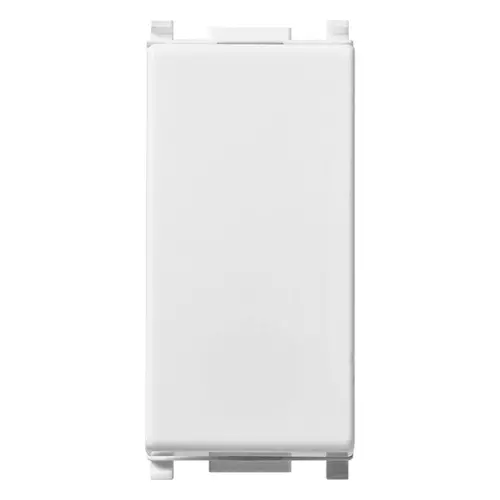

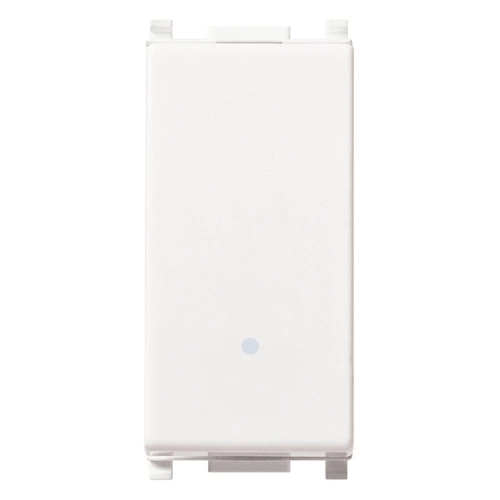

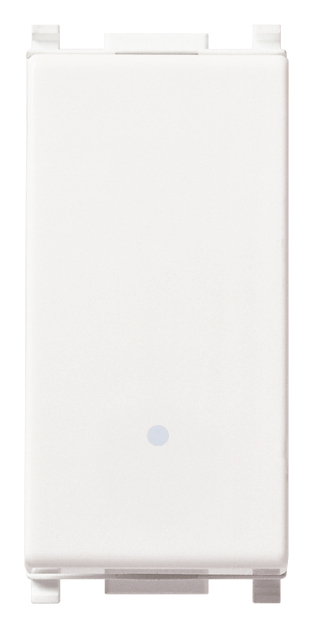

Wechselschalter 1P 16AX weiß
Wechselschalter 1P 16 AX 250 V~, beleuch

Produktstatus
3 - Aktif

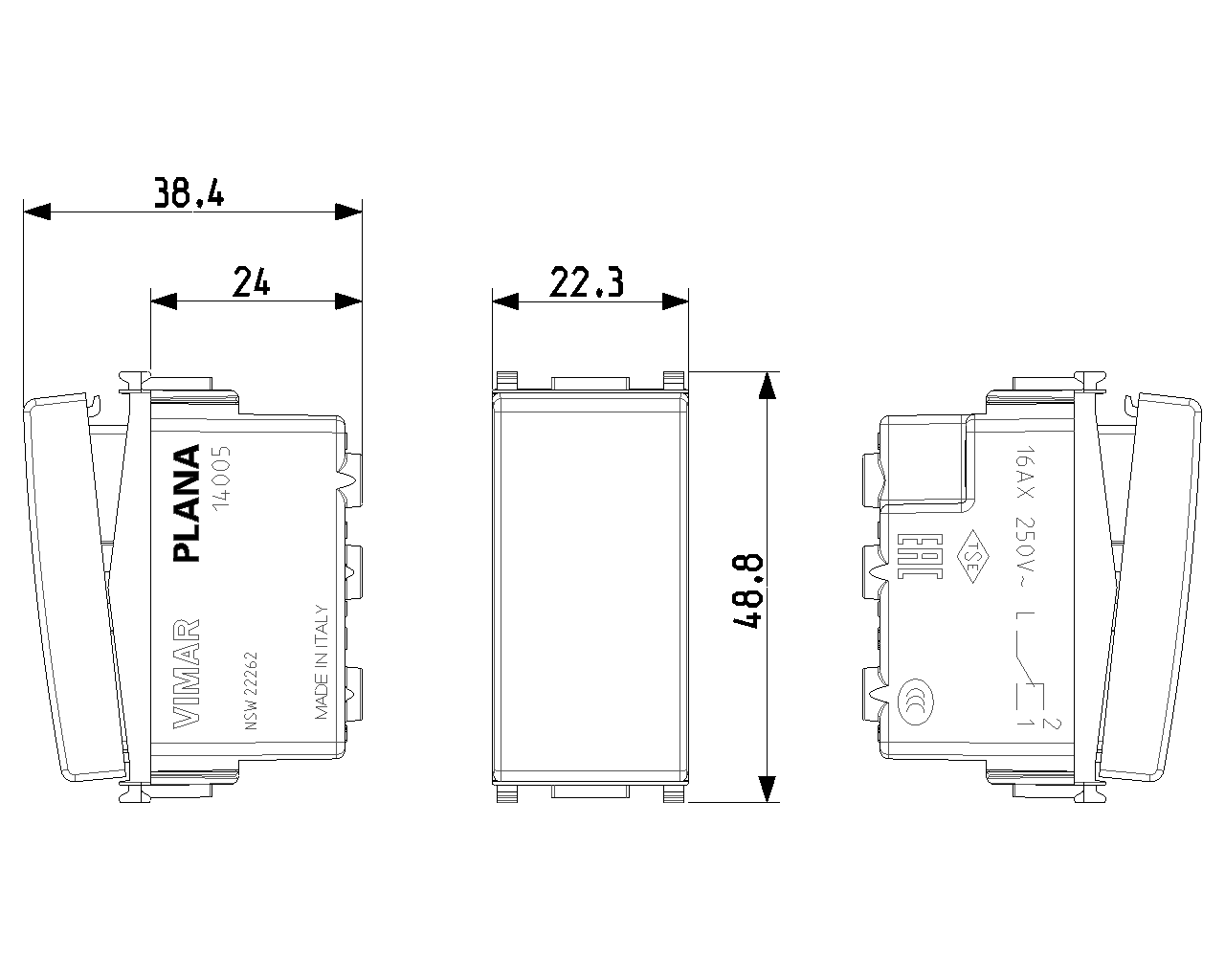

Zeichnungen

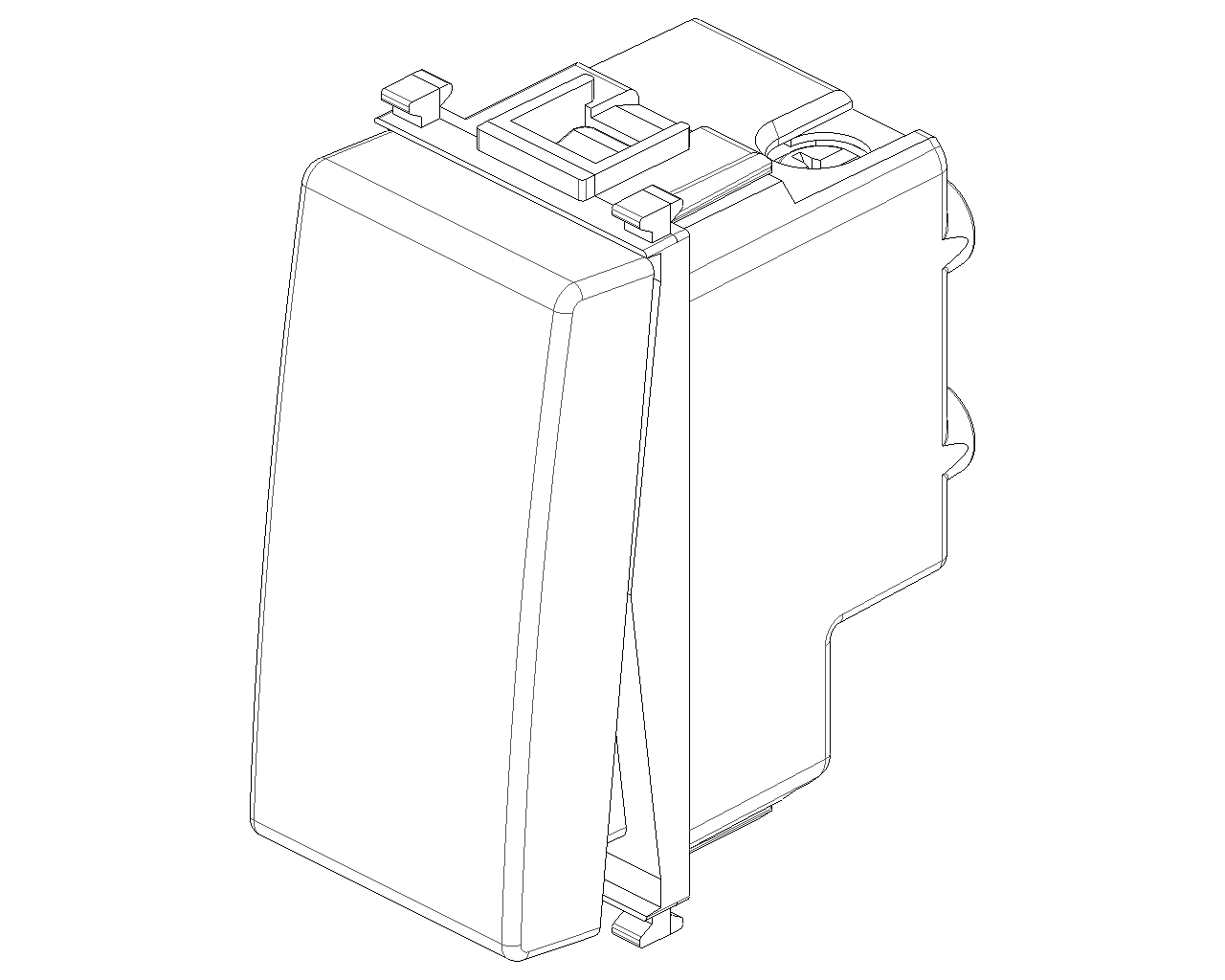

Ansicht unübersichtlich Art. 14005

PNG DXF

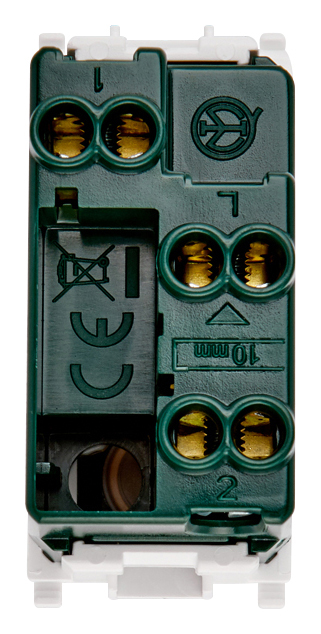

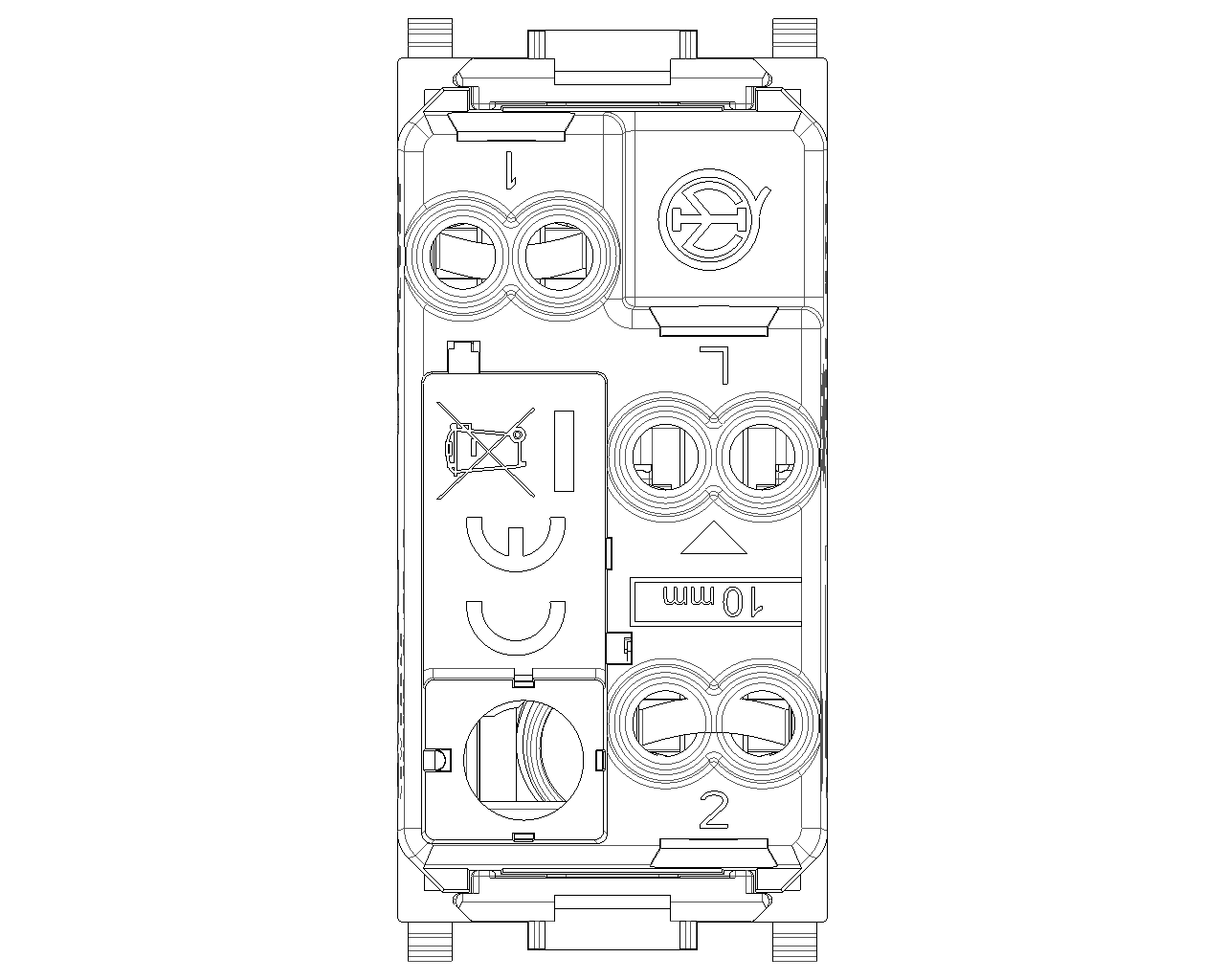

Rückansicht Art. 14005

PNG DXF

PNG DXF

Gruppe
Installationsschalterprogramme/Steckvorr

Klasse
Installationsschalter

Wiring system
Two-way switch

Method of operation
Rocker/button

Assembly arrangement
Modular device for domestic switching devices

Number of modules (module system)
1

Push button switch
Yes

Number of rockers
1

Mounting method
Flush mounted (plaster)

Type of fastening
Engage (snap)

With mounting plate
No

Material
Plastic

Material quality
Thermoplastic

Halogen free
Yes

Surface protection
Untreated

Surface finishing
Glossy

Colour
White

RAL-number (similar)
9003

Label space/information surface
Yes

Illumination
Optional

Function lighting
Control and orientation

Type of lighting
LED exchangeable

Suitable for degree of protection (IP)
IP40

Nominal voltage
250 v

Rated current
16 A

Feedback-signal contact
No

Connection type
Screwed terminal

Washing machine switch
No

Width of device
22,30 mm

Height of device
49,00 mm

Depth of device
38,40 mm

Built-in depth
24,00 mm

00. CE-Kennzeichnung - EU

01. IMQ - Italien

10. EAC Eurasian Customs Union

14. TSE - Turkei

15. CCC - China

19. NOM - Mexiko

20. IRAM - Argentinien

28. NSW / RCM - Australien

29. QCERT - Kolumbien

31. TISI - Thailand

34. PSE - Japan

37. Kennzeichnung - Marokko

92. RoHS VAE

96. Elektrotechnische Fachkraf

99. WEEE-Richtlinie

Mindestbestellmenge: 50 NR

Barcode

8007352106444

1 NR

4,1x2,8x5,3 [cm]

28,4 [g]

8007352106451

50 NR

21,6x11,6x14,3 [cm]

1.521,6 [g]

8007352482746

500 NR

57,5x22,5x30 [cm]

15.736 [g]
