Rahmen 2M glatt f/3M-Dosen grau - 16722.L

Pdf
Vimar - 16722.L - Rahmen 2M glatt f/3M-Dosen grau
Vimar - 16722.L - Rahmen 2M glatt f/3M-Dosen grau
16722.L

Idea / Rahmen / Für rechteckige Dosen

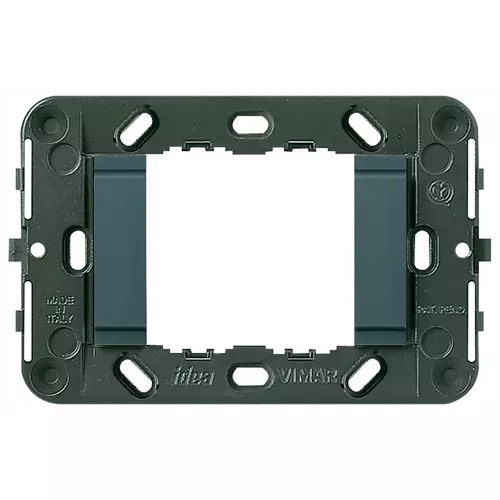

Rahmen 2M glatt f/3M-Dosen grau
Montagerahmen 2 Module, glatte Front, ohne Schrauben, für Dosen 3 Module und mit Achsabstand 60 mm oder 56x56 mm, grau

Produktstatus
3 - Aktif

Das könnte Sie ebenfalls interessieren

16713.C
16713.C - Schutzabdeckung für 16713
07937
07937 - Schraube 35mm für Rahmenbefestigung
07939
07939 - Schraube 50mm für Rahmenbefestigung

Zeichnungen

Ansicht unübersichtlich Art. 16722.L
PNG DXF
Rückansicht Art. 16722.L
PNG DXF
PNG DXF
Gruppe
Installationsschalterprogramme/Steckvorr
Klasse
Halterung für modulare Installationsscha
Model
Flush mounted (plaster)
Mounting method
Mounting with screw
Mounting method of the module inserts
Back side
Mounting direction
Horizontal and vertical
Number of modules horizontal (module system)
2
Number of modules vertical (module system)
1
With built-in installation box
No
With screws
No
Suitable for mounting in round junction box 60 mm
No
Flush-mounted installation
Yes
Suitable for floor box
No
Suitable for wall duct
No
Suitable for mounting on DIN-rail 35 mm
No
Material
Plastic
Material quality
Thermoplastic

00. CE-Kennzeichnung - EU

01. IMQ - Italien

15. CCC - China

43. UKCA-Marke Großbritannien

96. Elektrotechnische Fachkraf

Mindestbestellmenge: 20 NR

Barcode

Barcode Qty 1 NR
8007352117037
1 NR
9,7x6x2 [cm]
25,93 [g]
Barcode Qty 20 NR
8007352117044
20 NR
24,4x13,9x11,9 [cm]
615,93 [g]
Barcode Qty 120 NR
8007352644502
120 NR
38,5x29,5x25 [cm]
4.156 [g]
