Wechselschalter-Mechan.1P10AX Steckklem. - 20004.FX.0

Pdf
Vimar - 20004.FX.0 - Wechselschalter-Mechan.1P10AX Steckklem.
Vimar - 20004.FX.0 - Wechselschalter-Mechan.1P10AX Steckklem.
20004.FX.0

Eikon / Geräte / Steuerkontrolle

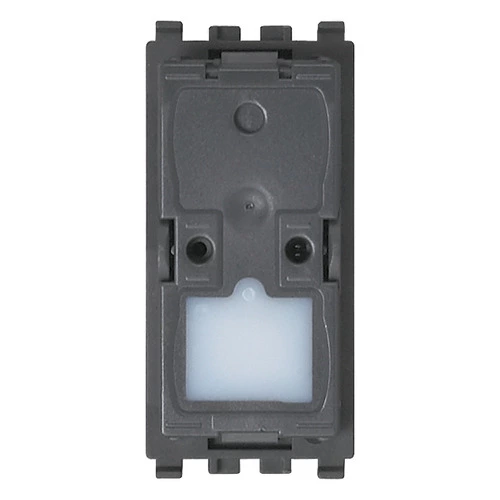

Wechselschalter-Mechan.1P10AX Steckklem.
Wechselschalter-Mechanismus 1P 10 AX 250 V~, Steckklemmen, mit Beleuchtung, zur Ergänzung mit 1-2-3-Modul-Taste. Max. 100 W für Lampen mit integriertem Vorschaltgerät (IEC 60669-1:2017)

Produktstatus
3 - Aktif

Zeichnungen

Ansicht unübersichtlich Art. 20004.FX.0
PNG DXF
Rückansicht Art. 20004.FX.0
PNG DXF
PNG DXF
Gruppe
Installationsschalterprogramme/Steckvorr
Klasse
Installationsschalter
Wiring system
Two-way switch
Method of operation
Rocker/button
Assembly arrangement
Modular device for domestic switching devices
Number of modules (module system)
1
Push button switch
Yes
Number of rockers
1
Mounting method
Flush mounted (plaster)
Type of fastening
Engage (snap)
With mounting plate
No
Material
Plastic
Material quality
Thermoplastic
Halogen free
Yes
Surface protection
Untreated
Surface finishing
Matt
Colour
Anthracite
RAL-number (similar)
7024
Label space/information surface
Yes
Illumination
Optional
Function lighting
Control and orientation
Type of lighting
LED exchangeable
Suitable for degree of protection (IP)
IP40
Nominal voltage
250 v
Rated current
10,00 A
Switching current for fluorescent lamps
10
Feedback-signal contact
No
Connection type
Push-in clamp
Washing machine switch
No
Width of device
22,30 mm
Height of device
49,00 mm
Depth of device
38,30 mm
Built-in depth
26,90 mm

00. CE-Kennzeichnung - EU

04. NF - Frankreich

09. VDE - Deutschland

10. EAC Eurasian Customs Union

37. Kennzeichnung - Marokko

43. UKCA-Marke Großbritannien

99. WEEE-Richtlinie

Mindestbestellmenge: 1 NR

Barcode

Barcode Qty 1 NR
8007352630314
1 NR
4,1x2,8x5,3 [cm]
24,5 [g]
Barcode Qty 20 NR
8007352630321
20 NR
27x11,6x6 [cm]
547,2 [g]
