Ausschalter-Mechanismus 2P 20AX - 20016.0

Pdf
Vimar - 20016.0 - Ausschalter-Mechanismus 2P 20AX
Vimar - 20016.0 - Ausschalter-Mechanismus 2P 20AX

20016.0
Wohnbereich-Serien / Herkommlich-Wohnbereich-Serien / EIKON / Geräte

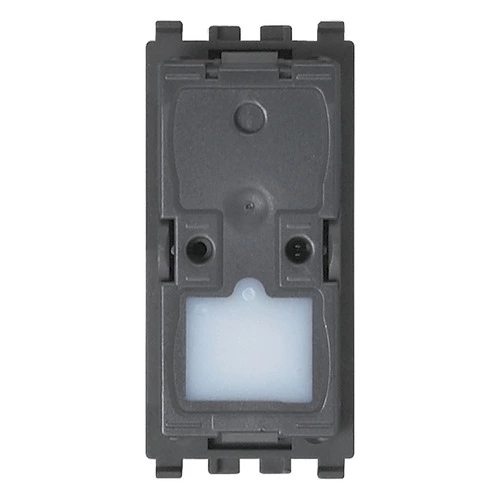

Ausschalter-Mechanismus 2P 20AX
Ausschalter-Mechanismus 2P 20 AX 250 V~, beleuchtbar, komplettieren mit Wippen 1, 2, 3 Module. Max. 250 W für Lampen mit integriertem Vorschaltgerät

Produktstatus
3 - Aktif

Zeichnungen

Ansicht unübersichtlich Art. 20016.0
PNG DXF
Rückansicht Art. 20016.0
PNG DXF
PNG DXF
Gruppe
Installationsschalterprogramme/Steckvorrichtungen
Klasse
Installationsschalter
Schaltungsart
Schalter 2-polig
Bedienungsart
Wippe/Taste
Zusammenstellung
Modulargerät für Installationsschalterprogramme
Anzahl der Module (bei Modulbauweise)
1
Tastschalter
Ja
Anzahl der Betätigungswippen
1
Montageart
Unterputz
Befestigungsart
einrasten
Mit Montageplatte
Nein
Werkstoff
Kunststoff
Werkstoffgüte
Thermoplast
Halogenfrei
Ja
Oberflächenschutz
unbehandelt
Ausführung der Oberfläche
matt
Farbe
anthrazit
RAL-Nummer (ähnlich)
7024
Textfeld/Beschriftungsfläche
ja
Beleuchtung
optional
Beleuchtungsfunktion
Kontrolle und Orientierung
Beleuchtungsart
LED austauschbar
Geeignet für Schutzart (IP)
IP40
Nennspannung
250 V
Bemessungsstrom
20,00 A
Rückmeldekontakt
Nein
Anschlussart
Schraubklemme
Waschmaschinenschalter
Ja
Gerätebreite
22,30 mm
Gerätehöhe
49,00 mm
Gerätetiefe
34,60 mm
Einbautiefe
25,00 mm

00. CE-Kennzeichnung - EU

01. IMQ - Italien

10. EAC Eurasian Customs Union

36. ISI - Indien

37. Kennzeichnung - Marokko

43. UKCA-Marke Großbritannien

92. RoHS VAE

96. Elektrotechnische Fachkraf

99. WEEE-Richtlinie

Mindestbestellmenge: 10 NR

Barcode

Barcode Qty 1 NR
8007352404960
1 NR
4,1x2,8x5,3 [cm]
30,7 [g]
Barcode Qty 10 NR
8007352404977
10 NR
14,4x9x6 [cm]
342,5 [g]
Barcode Qty 160 NR
8007352641747
160 NR
37,5x30x13,5 [cm]
5.832 [g]

Teilen

Codice QR scheda articolo

Legal

Vimar behält sich das Recht vor, jederzeit und ohne Vorankündigung die Merkmale der gemeldeten Produkte zu ändern. Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen. Für die Nutzungsbedingungen der im Produktblatt enthaltenen Informationen verweisen wir auf Nutzungsbedingungen.
