Commande 4 boutons 1P NO 24V 2M - 02686.1

02686.1
Séries résidentielles / Séries résid. traditionnelles / Composants de base / Dispositifs

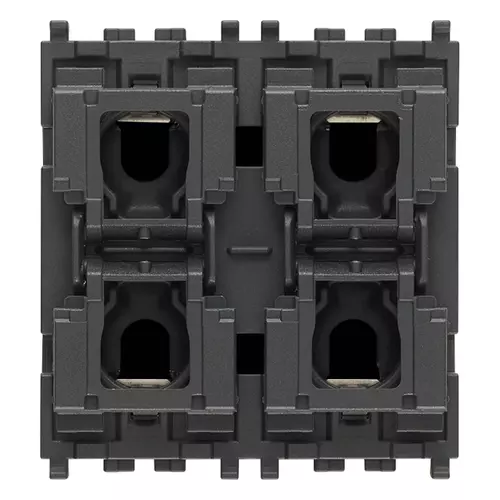

Commande 4 boutons 1P NO 24V 2M
Appareil de commande à quatre poussoirs 1P NO 24 Vcc 50 mA max., à compléter avec des demi-touches interchangeables, éclairable - 2 modules

État Produit
3 - Actif

• Documents et téléchargement
• Caractéristiques techniques ETIM
• Marques
• Données fourniture

Mode d'emploi, Manuels, Documentation

• Feuille d’instructions multilang. Light (530 kb)
• Feuille d’instructions multilangues Full (1037 kb)

---

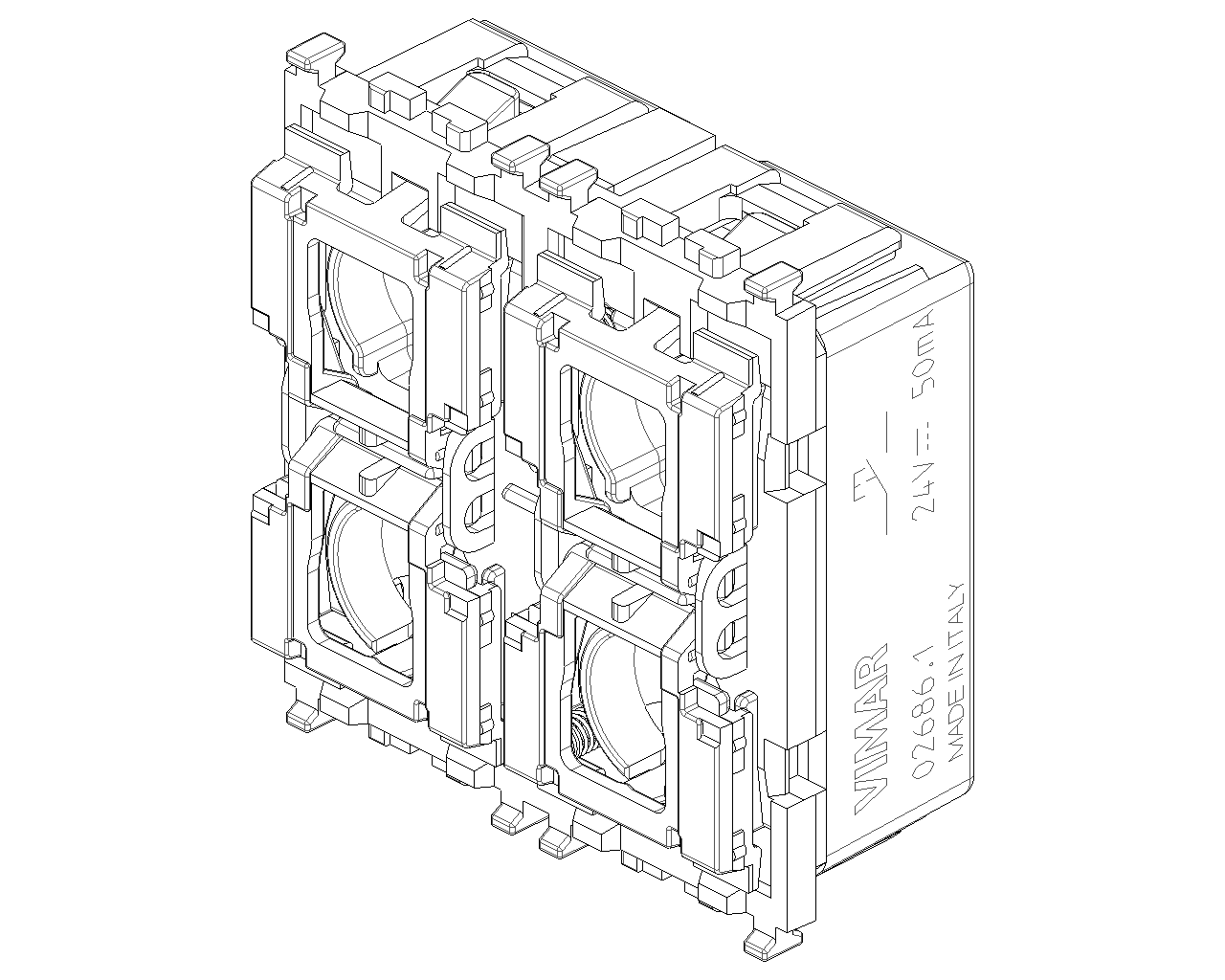

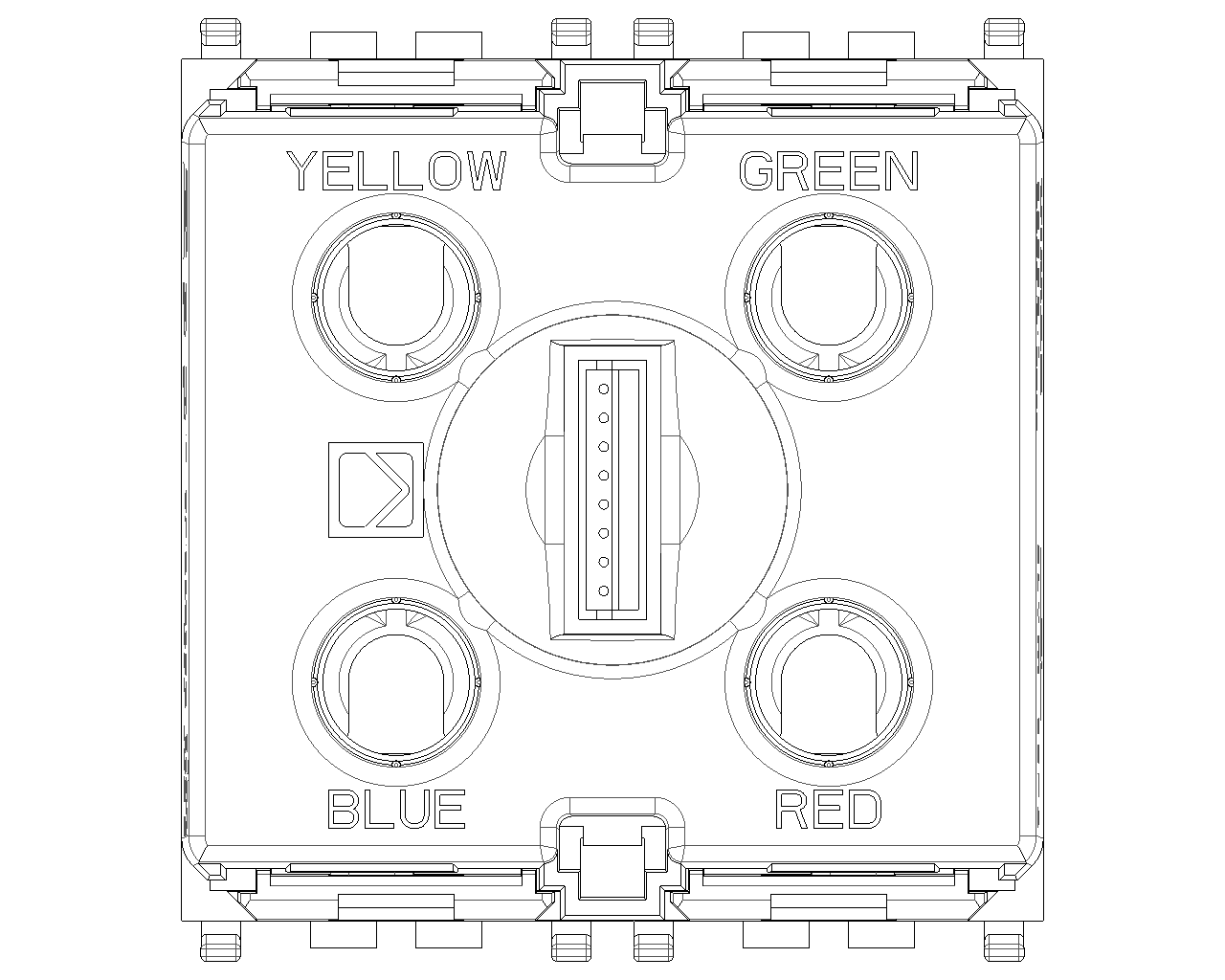

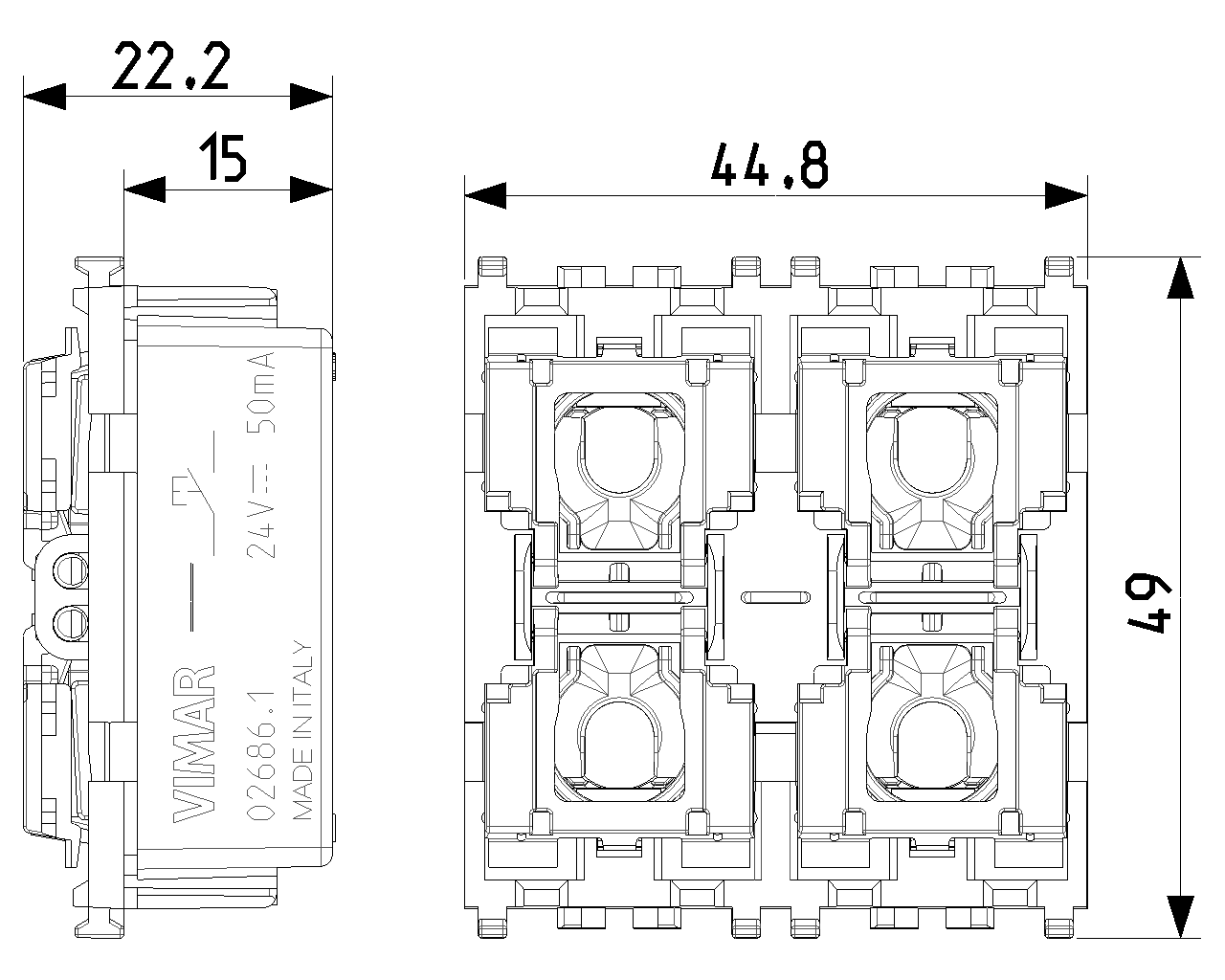

Dessins

PNG DXF

PNG DXF

PNG DXF

Class group
Appareillage terminal, prises et commandes (résidentiel)

Class
Bouton-poussoir

Nombre de modules (construction modulaire)
200

Tension nominale
24 V

Courant nominal assigné
50,00 A

Qualité du matériau
thermoplastique

Finition de la surface
mat

Couleur
autre

Numéro RAL (équivalent)
9004

Transparent
No

Zone de texte/surface d'inscription
Oui

Hauteur d'appareil
49,00 mm

00. Marquage CE - UE

92. RoHS EAU

99. Directive DEEE

Q.té minimum commande: 10 NR

---

Code barre

8007352663312

1 NR

5,1x4,3x5,3 [cm]

43,04 [g]

8007352663329

10 NR

26,9x11,6x4,9 [cm]

430,4 [g]
