Support Plana/Neve+vis - 09623

09623

Neve Up / Supports de montage / Pour boîtes rectangulaires

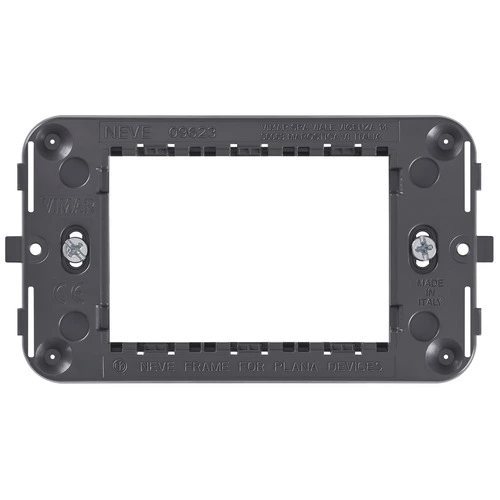

Support Plana/Neve+vis
Support de montage 3 modules avec vis, pour l'installation des appareils Plana avec plaques Neve, pour boîtes 3 modules

État Produit
3 - Actif

Ceci pourrait également vous intéresser

07935.1 - Vis 24mm pour fixation de support

07937 - Vis 35mm pour fixation de support

07939 - Vis 50mm pour fixation de support

09613 - Support 3M +vis

• Documents et téléchargement
• Caractéristiques techniques ETIM
• Marques
• Données fourniture

Dessins

PNG DXF

PNG DXF

PNG DXF

Class group
Appareillage terminal, prises et commandes (résidentiel)

Class
Support pour installation domotique modulaire

Modèle
encastré_

Mode de pose
fixation avec vis

Type de montage des modules d'insertion
frontal

Sens de montage
horizontal et vertical

Nombre de modules horizontaux (construction modulaire)
3

Nombre de modules verticaux (construction modulaire)
1

Avec boîte d'encastrement
No

Avec vis
Oui

Adapté à l'encastrement dans une boîte d'encastrement ronde 60 mm
No

Montage encastré
Oui

Adapté à une boîte de sol
No

Adapté à un canal d'allège
No

Adapté au montage sur des barres profilées DIN 35 mm
No

Matériau
plastique

Qualité du matériau
thermoplastique

00. Marquage CE - UE

01. IMQ - Italie

29. QCERT - Colombie

29. QCERT - Colombie

43. Marque UKCA - GB

Q.té minimum commande: 20 NR

---

Code barre

8007352550711

1 NR

11,8x6,5x1,7 [cm]

20,8 [g]

8007352550728

20 NR

28x15,2x9,75 [cm]

515 [g]

8007352705487

140 NR

57,5x22,5x30 [cm]

3.605 [g]
