Mécanisme interrupteur 1P 20AX - 14002.0

Pdf

14002.0
Séries résidentielles / Séries résid. traditionnelles / PLANA / Dispositifs

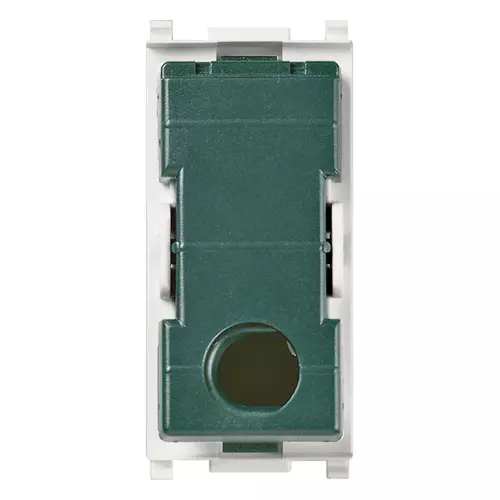

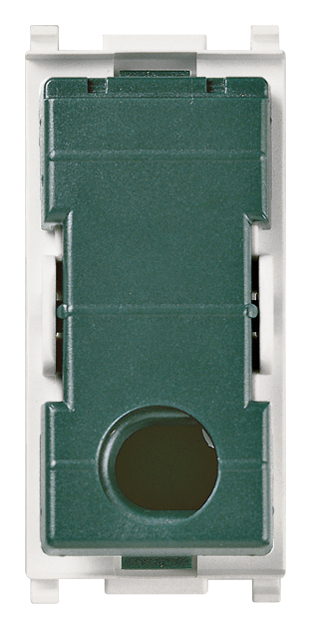

Mécanisme interrupteur 1P 20AX
Mécanisme interrupteur 1P 20 AX 250 V~, éclairable, à compléter avec touche 1-2-3 modules. Maxi 250 W pour lampes autoballastées (CEI 60669-1:2017)

État Produit
3 - Actif

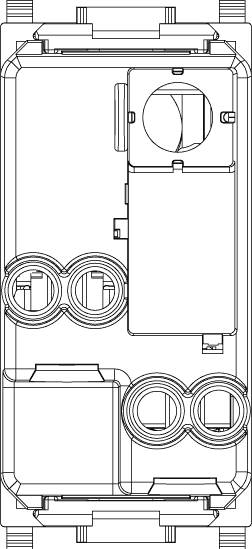

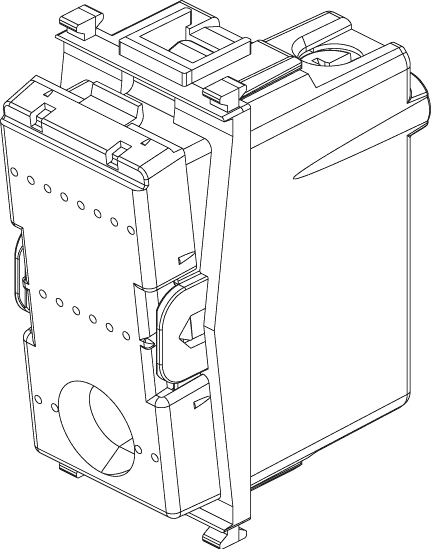

Dessins

Class group
Appareillage terminal, prises et commandes (résidentiel)
Class
Interrupteur (résidentiel)
Type de commutation
interrupteur simple
Type de commande
bascule/bouton
Composition
appareil modulaire pour interrupteur résidentiel et tertiaire
Nombre de modules (construction modulaire)
1
Interrupteur à bouton-poussoir
Oui
Nombre de bascules d'actionnement
1
Mode de pose
encastré_
Type de fixation
à clipser
Avec cadre/support de montage
No
Matériau
plastique
Qualité du matériau
thermoplastique
Sans halogène
Oui
Traitement de la surface
non traité
Finition de la surface
brillant
Couleur
vert
Numéro RAL (équivalent)
9003
Zone de texte/surface d'inscription
oui
Voyant
optionnel
Fonction d'éclairage
contrôle et orientation
Type d'éclairage
LED interchangeable
Adapté à la classe de protection (IP)
IP40
Tension nominale
250 V
Calibre/courant nominal assigné (In)
20,00 A
Contact de report
No
Type de connexion
borne à vis
Interrupteur de machine à laver
No

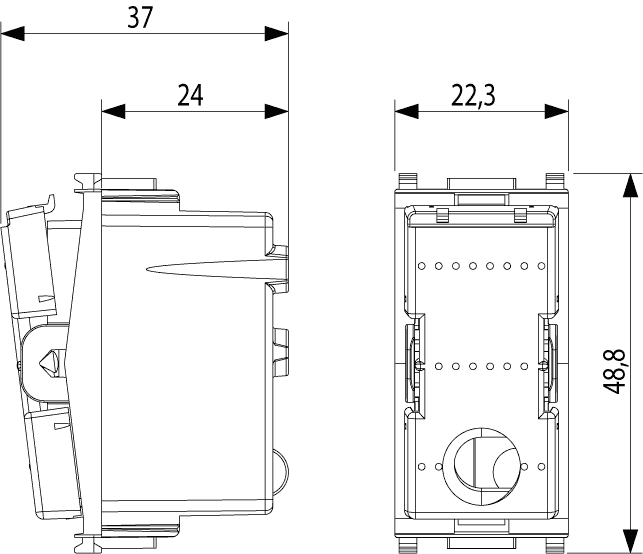

Largeur d'appareil
22,30 mm
Hauteur d'appareil
49,00 mm
Profondeur d'appareil
38,40 mm
Profondeur d'encastrement
24,00 mm

00. Marquage CE - UE

10. EAC Eurasian Customs Union

19. NOM - Mexique

37. Marquage - Maroc

43. Marque UKCA - GB

Q.té minimum commande: 50 NR

Code barre

Barcode Qty 1 NR
8007352403666
1 NR
4,1x2,8x5,3 [cm]
24,9 [g]
Barcode Qty 50 NR
8007352403673
50 NR
21,6x11,6x14,3 [cm]
1.330 [g]
