Poussoir 1P NO 10A symb.générique gris - 16080

Pdf

Vimar - 16080 - Poussoir 1P NO 10A symb.générique gris

16080
Séries résidentielles / Séries résid. traditionnelles / IDEA / Dispositifs

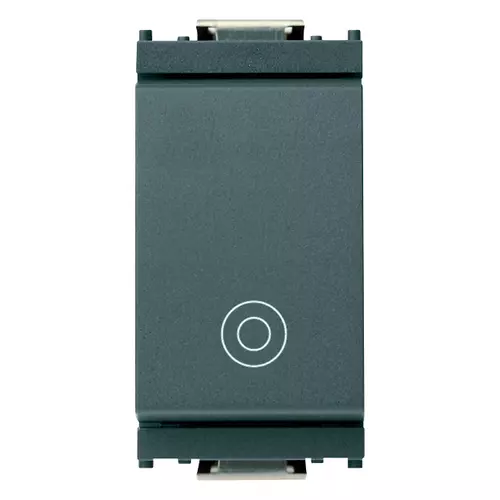

Poussoir 1P NO 10A symb.générique gris
Poussoir 1P NO 10 A 250 V~, symbole générique, gris

État Produit
3 - Actif

Dessins

vue des dimensions art. 16080

PNG DXF

art de la vue arrière. 16080

PNG DXF

PNG DXF

Class group
Appareillage terminal, prises et commandes (résidentiel)

Class
Bouton-poussoir (résidentiel)

Composition
appareil modulaire pour interrupteur résidentiel et tertiaire

Modèle
bouton-poussoir unique

Type de commande
bouton-poussoir

Nombre de bascules d'actionnement
1

Nombre de modules (construction modulaire)
100

Nombre de pôles
1

Tension nominale
250 V

Calibre/courant nominal assigné (In)
10,00 A

Avec éclairage
No

Contact de report
No

Mode de pose
encastré

Type de fixation
à clipser

Matériau
plastique

Qualité du matériau
thermoplastique

Sans halogène
Oui

Traitement de la surface
non traité

Finition de la surface
mat

Couleur
gris

Numéro RAL (équivalent)
7015

Transparent
No

Zone de texte/surface d'inscription
Oui

Adapté à la classe de protection (IP)
IP40

Largeur d'appareil
24,80 mm

Hauteur d'appareil
50,10 mm

Profondeur d'appareil
36,10 mm

00. Marquage CE - UE

01. IMQ - Italie

10. EAC Eurasian Customs Union

14. TSE - Turquie

15. CCC - Chine

19. NOM - Mexique

20. IQC - Argentine

28. NSW - Australie

37. Marquage - Maroc

43. Marque UKCA - GB

96. Expert électrotechniques

99. Directive DEEE

Q.té minimum commande: 50 NR

Code barre

8007352002838

1 NR

4,1x2,8x5,3 [cm]

24,6 [g]

8007352000070

50 NR

21,4x11,6x14,2 [cm]

1.325 [g]

8007352263185

500 NR

57,5x22,5x30 [cm]

13.710 [g]

Partagez

Codice QR scheda articolo

Legal

Vimar se réserve le droit de modifier les caractéristiques des produits à tout moment et sans préavis. L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné. Pour les conditions d'utilisation des informations données sur la fiche produit, consulter Conditions d'utilisation.
