Prise 2P+T 16A P30+MTDiff C16 Metal - 19286.M

Pdf
Vimar - 19286.M - Prise 2P+T 16A P30+MTDiff C16 Metal
Vimar - 19286.M - Prise 2P+T 16A P30+MTDiff C16 Metal

19286.M
Séries résidentielles / Séries résid. traditionnelles / ARKÉ / Dispositifs

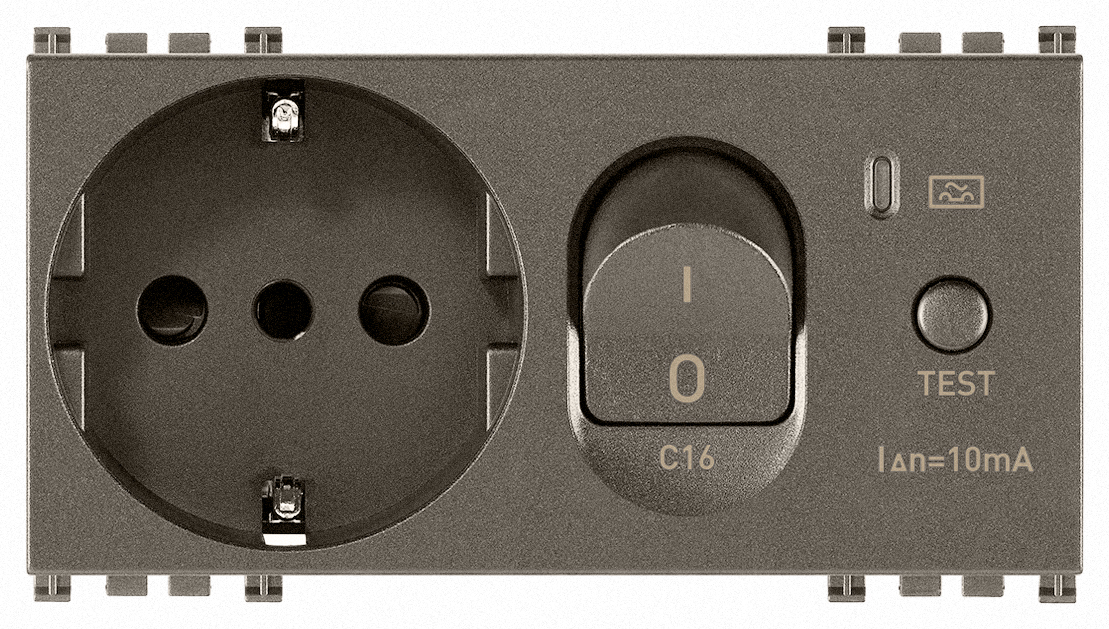

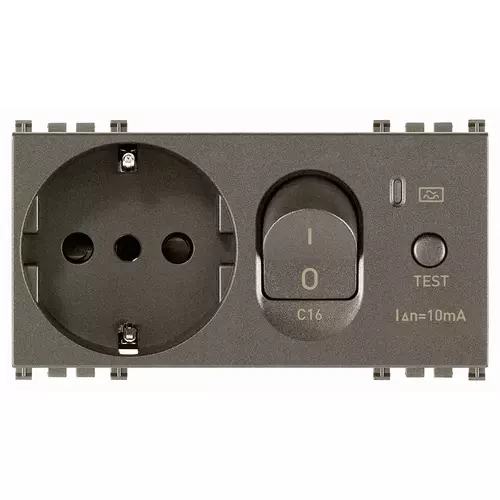

Prise 2P+T 16A P30+MTDiff C16 Metal
Prise SICURY 2P+T 16 A 250 V~ standard italien P30 (contacts de terre latéraux et central), interbloquée avec disjoncteur magnéto-thermique différentiel 1P+N C 16, alimentation 230 V~ 50 Hz, IΔn 10 mA, pouvoir de coupure 3000 A, Metal - 4 modules

État Produit
3 - Actif

Mode d'emploi, Manuels, Documentation

Vidéo

Dessins

vue des dimensions art. 19286.M
PNG DXF
art de la vue arrière. 19286.M
PNG DXF
PNG DXF
Class group
Appareillage terminal, prises et commandes (résidentiel)
Class
Prise de courant
Modèle
type italien P30
Nombre d'unités
2
Nombre de modules (construction modulaire)
4
Nombre de prises commutables
1
Impression/marquage
sans
Type de connexion
borne à vis
Avec volet de protection
No
Avec eclips / protection enfant
Oui
Zone de texte/surface d'inscription
Oui
Couleur
aluminium
Numéro RAL (équivalent)
9007
Finition métallique
No
Transparent
No
Verrouillable
No
Mécanisme d'éjection
No
Encastrement isolé
No
Avec éclairage fonctionnel
Oui
Avec éclairage d'orientation
No
Protection contre les surtensions
No
Protection différentielle
Oui
Avec microfusible
No
Mode de pose
encastré
Type de fixation
fixation par encliquetage
Matériau
plastique
Qualité du matériau
thermoplastique
Traitement de la surface
laqué / peint
Finition de la surface
mat
Repiquage possible
No
Avec dispositif on/off
Oui
Prise inclinée ou inclinable
No
Courant nominal
16 A
Tension nominale
230 V
Fréquence
50,00 - 50,01 HZ
Sensibilité / courant de défaut nominal (IΔn)
10 mA
Adapté à la classe de protection (IP)
IP20
Indice de protection contre les chocs (IK)
autre
Largeur d'appareil
44,80 mm
Hauteur d'appareil
49,00 mm
Profondeur d'appareil
56,30 mm

00. Marquage CE - UE

10. EAC Eurasian Customs Union

37. Marquage - Maroc

99. Directive DEEE

Q.té minimum commande: 1 NR

Code barre

Barcode Qty 1 NR
8007352600386
1 NR
14,2x6,7x5,9 [cm]
184,6 [g]
