Support 1M +griffes - 19601, Pour boîtes rondes, Arké - Catalogue des produits

Pdf

19601

Arké / Supports de montage / Pour boîtes rondes

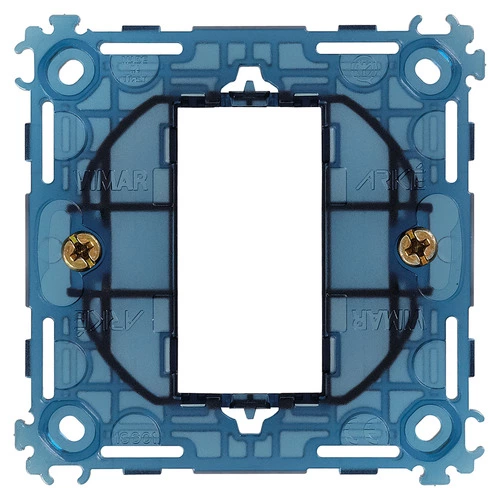

Support 1M +griffes
Support de montage 1 module, avec griffes, pour boîtes d'encastrement ø 60 mm

La translucidité simplifie l'installation et le câblage des appareils
La structure alvéolaire donne solidité structurale
Les fentes sur les coins assurent la fixation sur panneau
Les dents de fixation facilitent la pose en batterie pour l’installation de plusieurs modules

État Produit
3 - Actif

Vidéo

Arké lives in your time

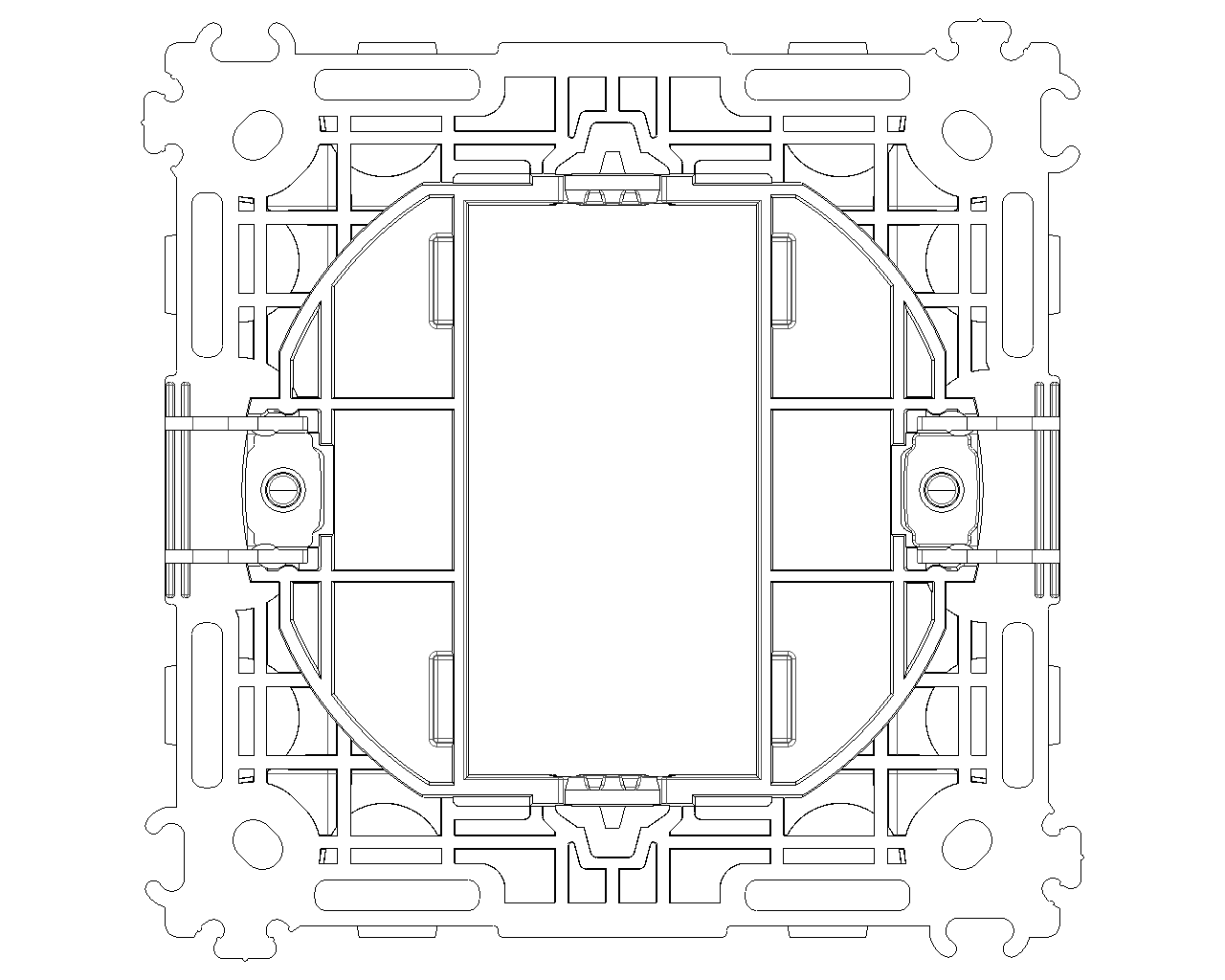

Dessins

PNG DXF

PNG DXF

Class group
Appareils / Prises pour interrupteurs

Class
Support pour installation domotique modu

Model
Flush mounted (plaster)

Mounting method
Mounting with claw

Mounting method of the module inserts
Front side

Mounting direction
Horizontal and vertical

Number of modules horizontal (module system)
1

Number of modules vertical (module system)
1

With built-in installation box
No

With screws
No

Suitable for mounting in round junction box 60 mm
Yes

Flush-mounted installation
Yes

Suitable for floor box
No

Suitable for wall duct
No

Suitable for mounting on DIN-rail 35 mm
No

Material
Plastic

Material quality
Thermoplastic

00. Marquage CE - UE

01. IMQ - Italie

15. CCC - Chine

29. QCERT - Colombie

37. Marquage - Maroc

43. Marque UKCA - GB

96. Expert électrotechniques

Q.té minimum commande: 20 NR

Code barre

8007352433441

1 NR

7,4x7,4x2,5 [cm]

24 [g]

8007352433458

20 NR

24,4x13,9x10,1 [cm]

562,2 [g]

8007352644458

80 NR

30,5x26x22 [cm]

2.804 [g]

Question:	l’article est-il compatible pour le montage avec support 19601 et plaque 19641.74 ?
Réponse:	Oui, l'article 19006.B est compatible pour être monté sur le support 19601 et la plaque 19641.74.
