Mécanisme va-et-vient 1P 20AX - 20006.0

Pdf

20006.0
Séries résidentielles / Séries résid. traditionnelles / EIKON / Dispositifs

Mécanisme va-et-vient 1P 20AX
Mécanisme va-et-vient 1P 20 AX 250 V~, éclairable, à compléter avec touche 1-2-3 modules. Maxi 250 W pour lampes autoballastées (CEI 60669-1:2017)

État Produit
3 - Actif

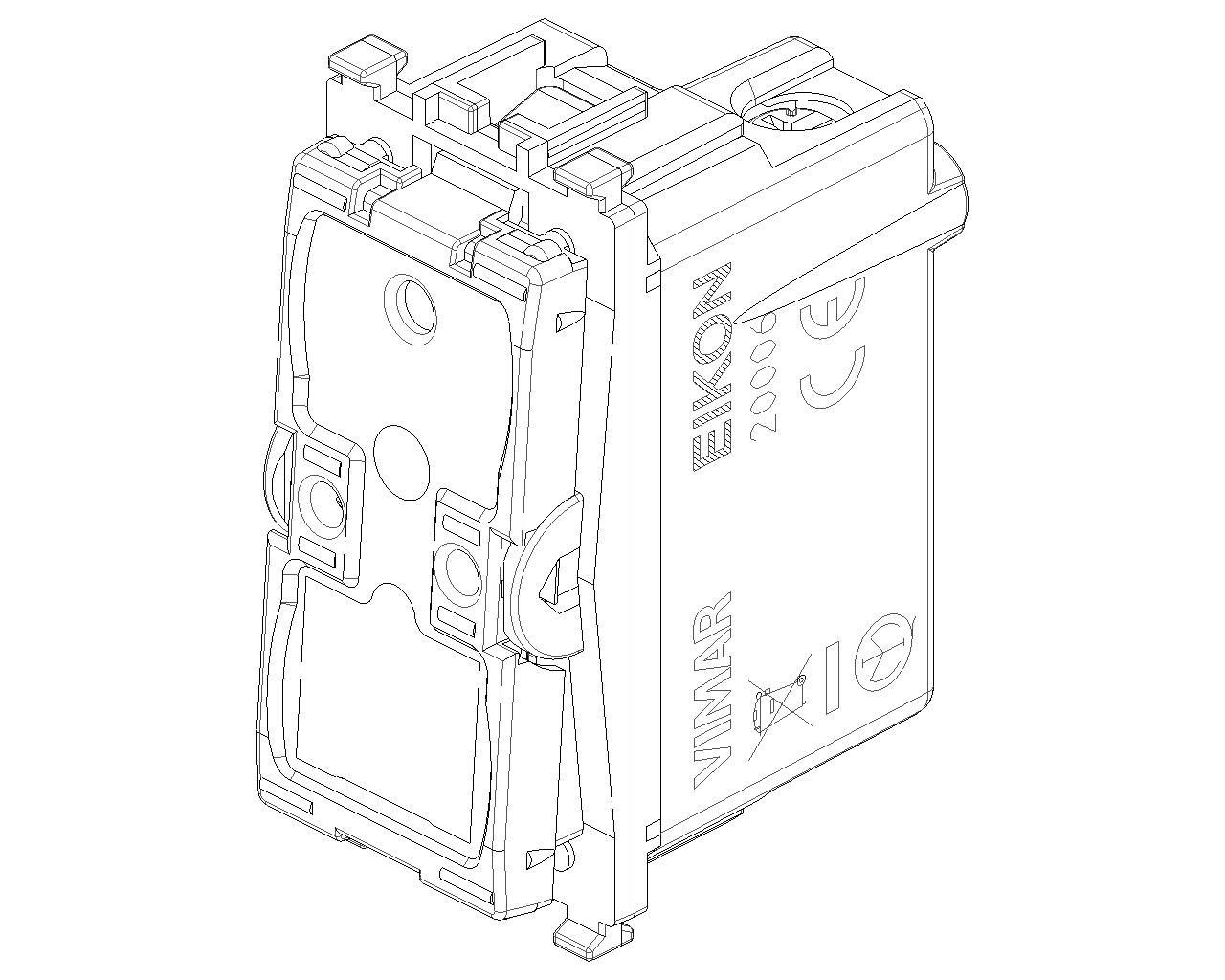

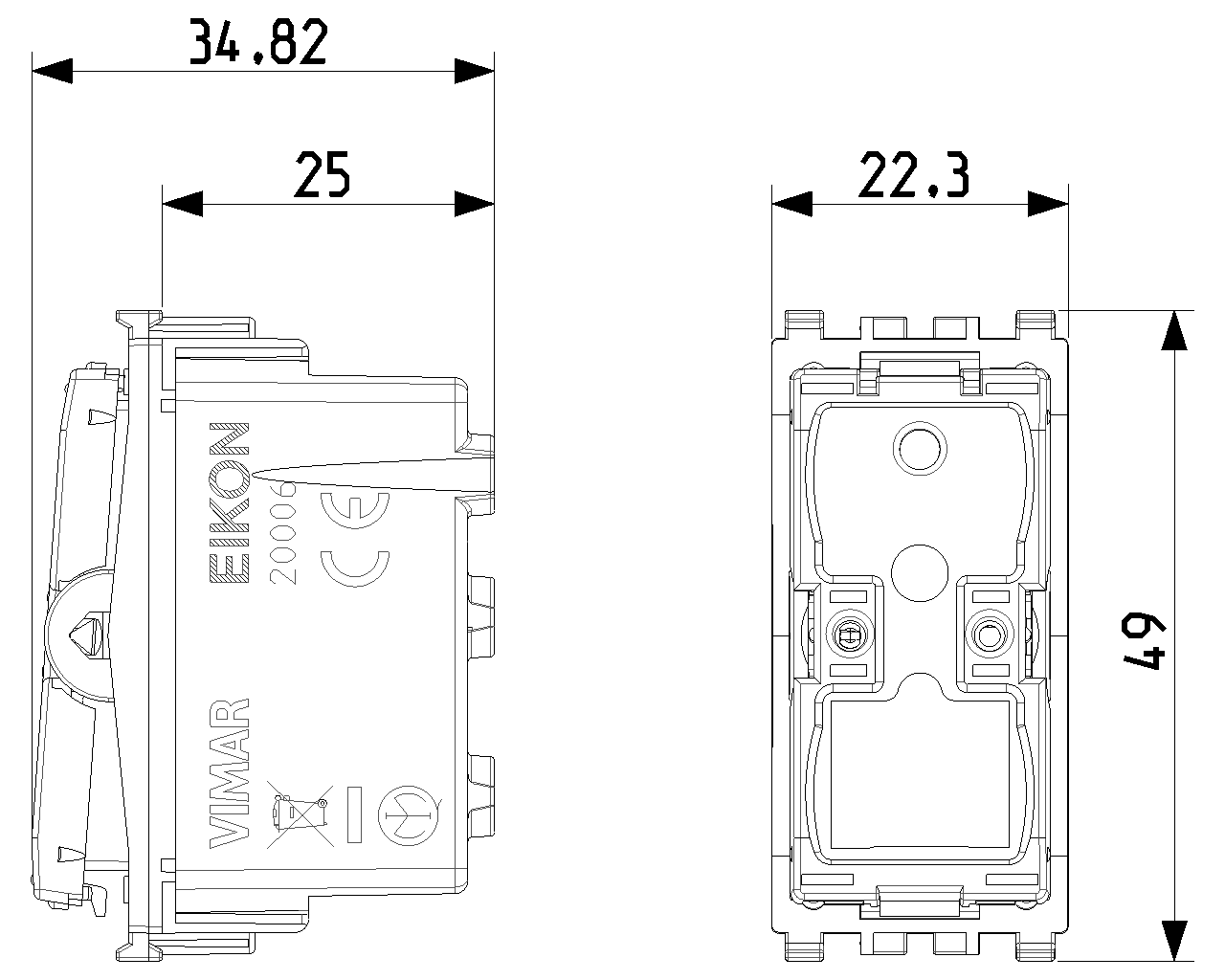

Dessins

Class group
Appareillage terminal, prises et commandes (résidentiel)
Class
Interrupteur (résidentiel)
Type de commutation
va-et-vient
Type de commande
bascule/bouton
Composition
appareil modulaire pour interrupteur résidentiel et tertiaire
Nombre de modules (construction modulaire)
1
Interrupteur à bouton-poussoir
Oui
Nombre de bascules d'actionnement
1
Mode de pose
encastré_
Type de fixation
à clipser
Avec cadre/support de montage
No
Matériau
plastique
Qualité du matériau
thermoplastique
Sans halogène
Oui
Traitement de la surface
non traité
Finition de la surface
mat
Couleur
anthracite
Numéro RAL (équivalent)
7024
Zone de texte/surface d'inscription
oui
Voyant
optionnel
Fonction d'éclairage
contrôle et orientation
Type d'éclairage
LED interchangeable
Adapté à la classe de protection (IP)
IP40
Tension nominale
250 V
Calibre/courant nominal assigné (In)
20,00 A
Contact de report
No
Type de connexion
borne à vis
Interrupteur de machine à laver
No
Largeur d'appareil
22,30 mm
Hauteur d'appareil
49,00 mm
Profondeur d'appareil
36,10 mm
Profondeur d'encastrement
25,00 mm

00. Marquage CE - UE

10. EAC Eurasian Customs Union

19. NOM - Mexique

36. ISI - Inde

37. Marquage - Maroc

43. Marque UKCA - GB

Q.té minimum commande: 20 NR

Code barre

Barcode Qty 1 NR
8007352404342
1 NR
4,1x2,8x5,3 [cm]
27 [g]
Barcode Qty 20 NR
8007352404359
20 NR
21,4x11,6x6 [cm]
594,5 [g]

Partagez

Codice QR scheda articolo

Legal

Vimar se réserve le droit de modifier les caractéristiques des produits à tout moment et sans préavis. L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné. Pour les conditions d'utilisation des informations données sur la fiche produit, consulter Conditions d'utilisation.
