Vimar - 20013.0 - Mécanisme inverseur 1P 16AX

20013.0

Eikon / Appareils / Appareils de base

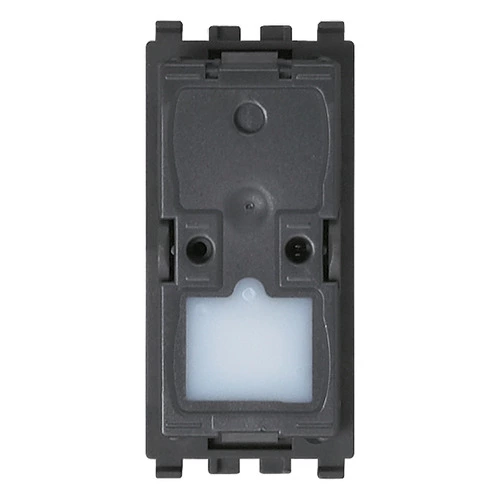

Mécanisme inverseur 1P 16AX
Mécanisme inverseur 1P 16 AX 250 V~, éclairable, à compléter avec touche 1-2-3 modules. Maxi 200 W pour lampes autoballastées (CEI 60669-1:2017)

État Produit
3 - Actif

Dessins

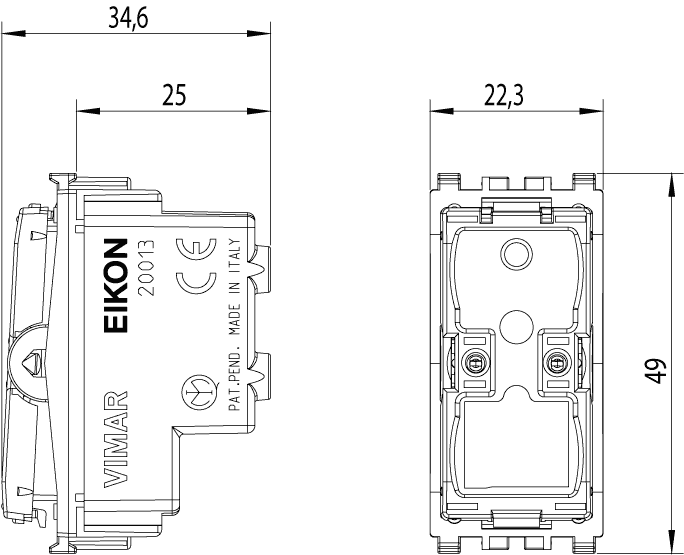

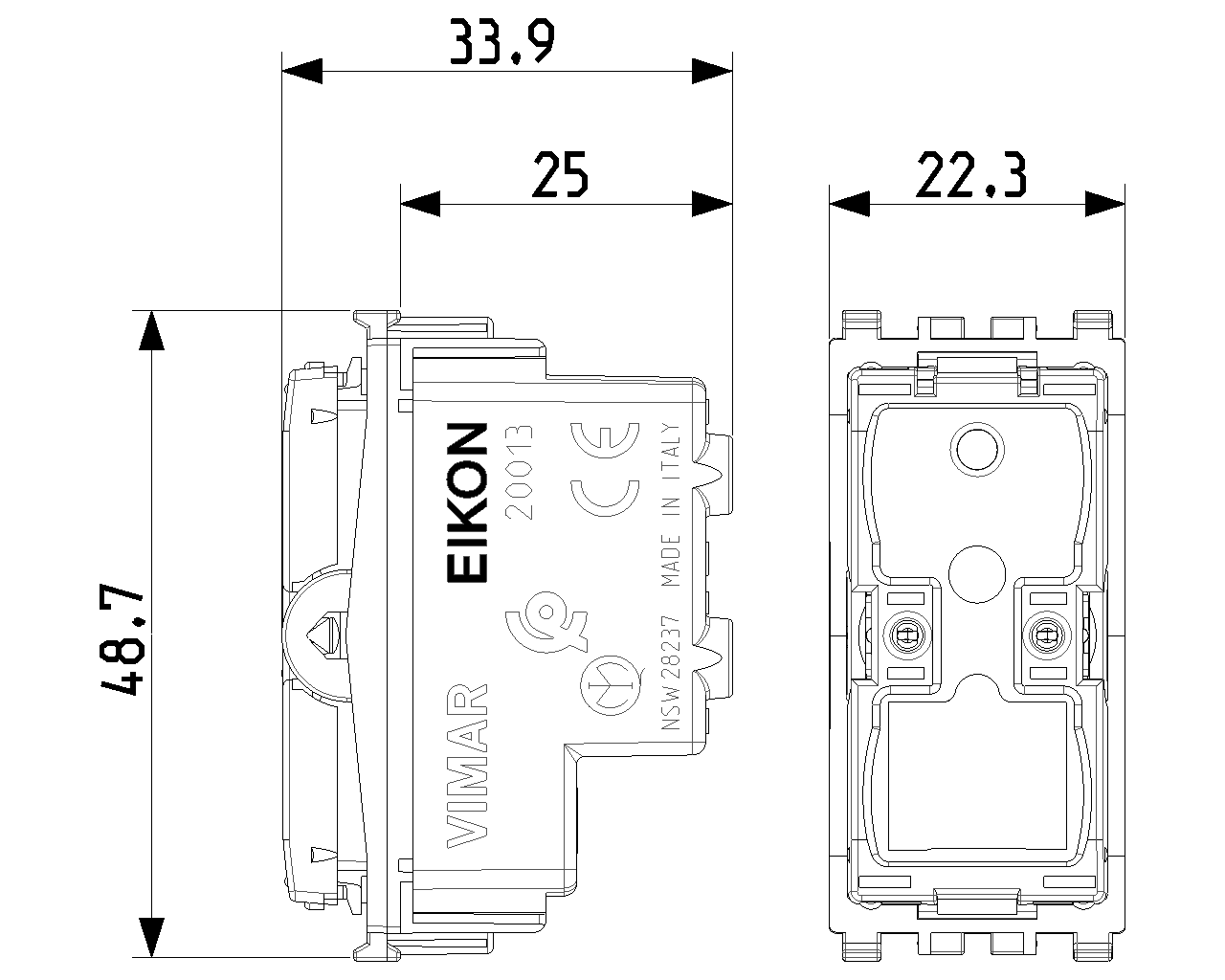

vue des dimensions art. 20013.0

PNG DXF

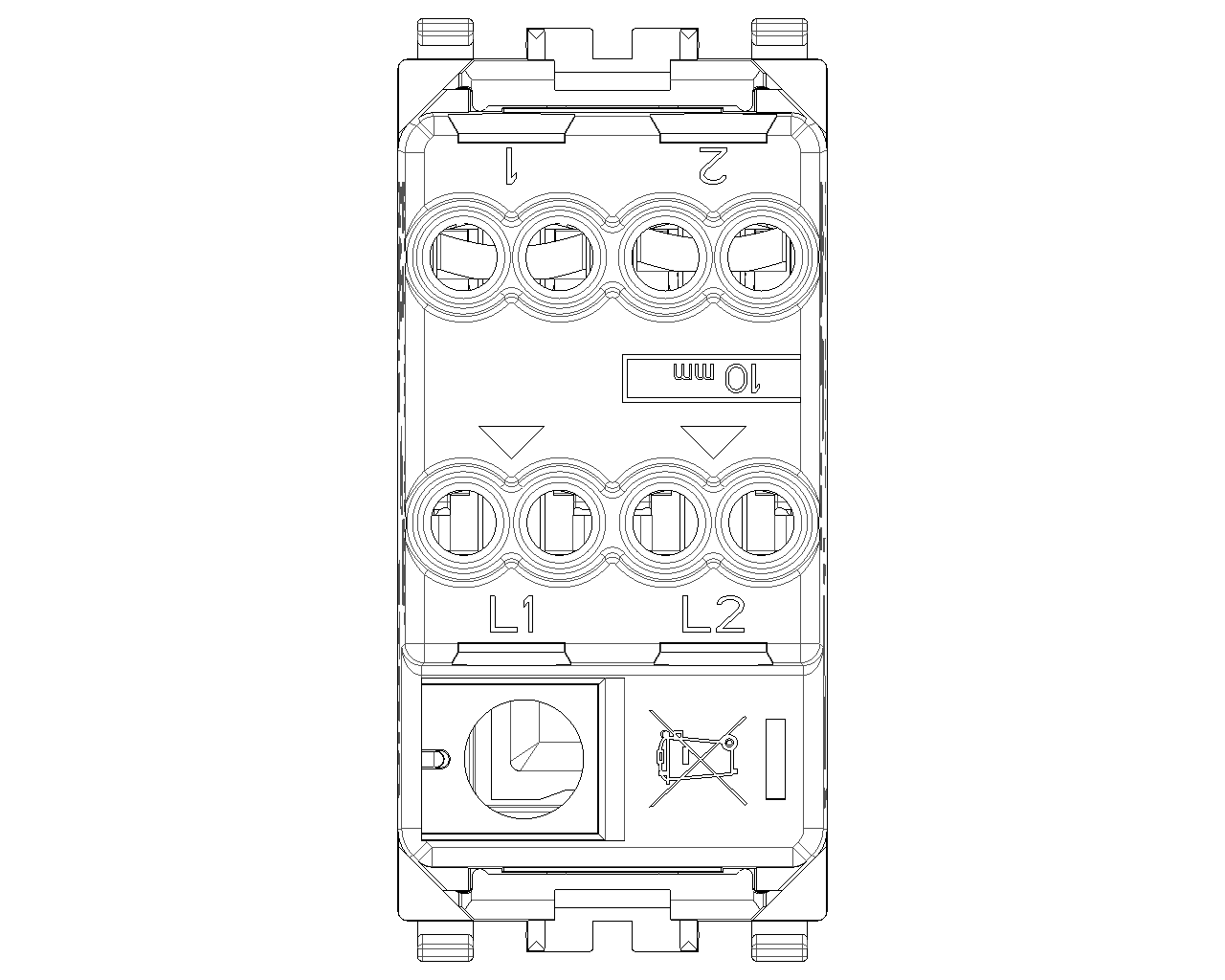

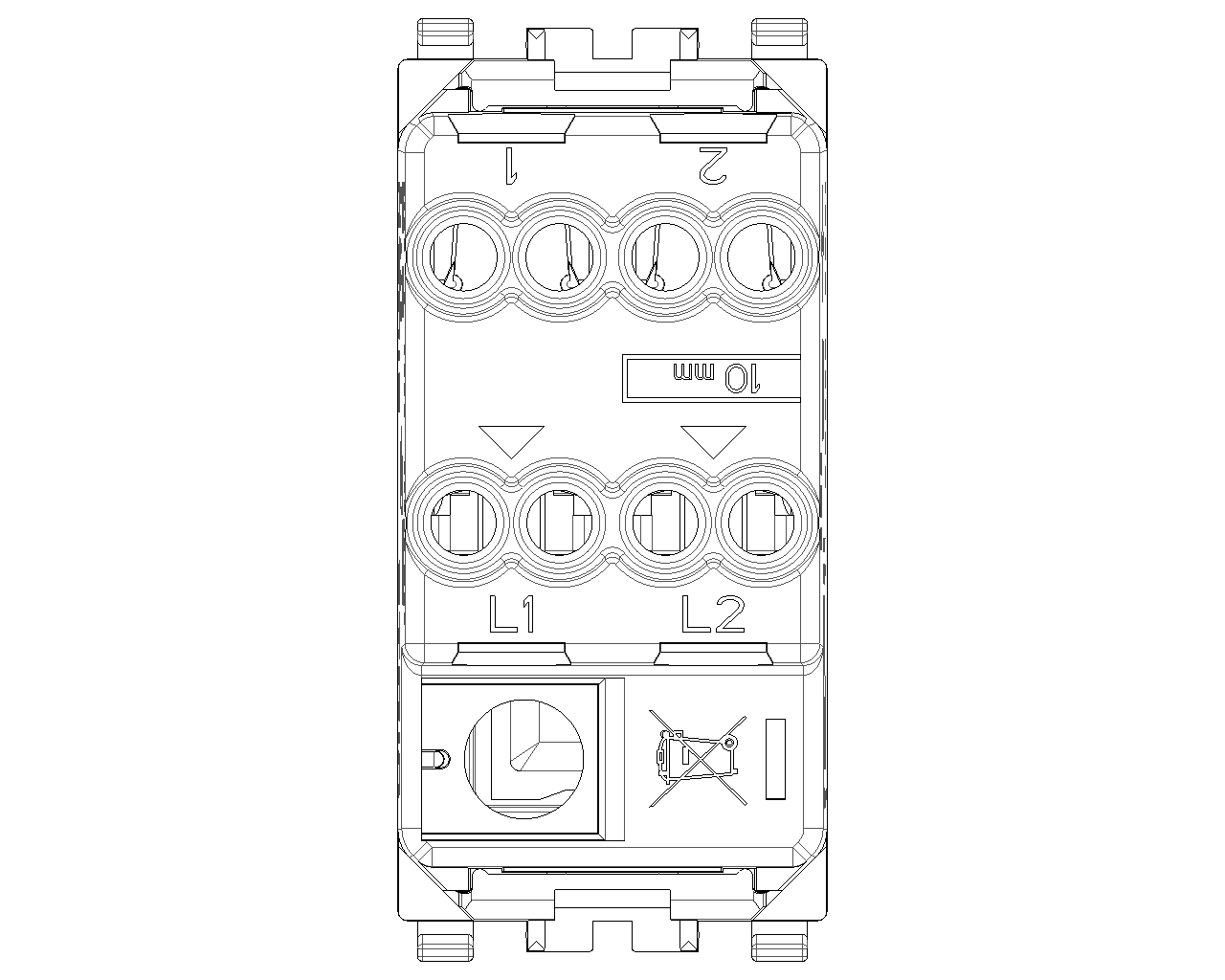

art de la vue arrière. 20013.0

PNG DXF

PNG DXF

Class group
Appareils / Prises pour interrupteurs

Class
Appareillage domestique

Wiring system
Intermediate switch

Method of operation
Rocker/button

Assembly arrangement
Modular device for domestic switching devices

Number of modules (module system)
1

Push button switch
Yes

Number of rockers
1

Mounting method
Flush mounted (plaster)

Type of fastening
Engage (snap)

With mounting plate
No

Material
Plastic

Material quality
Thermoplastic

Halogen free
Yes

Surface protection
Untreated

Surface finishing
Matt

Colour
Anthracite

RAL-number (similar)
7024

Label space/information surface
Yes

Illumination
Optional

Function lighting
Control and orientation

Type of lighting
LED exchangeable

Suitable for degree of protection (IP)
IP40

Nominal voltage
250 v

Rated current
16,00 A

Feedback-signal contact
No

Connection type
Screwed terminal

Washing machine switch
No

Width of device
22,30 mm

Height of device
49,00 mm

Depth of device
34,60 mm

Built-in depth
25,00 mm

00. Marquage CE - UE

01. IMQ - Italie

10. EAC Eurasian Customs Union

14. TSE - Turquie

15. CCC - Chine

19. NOM - Mexique

28. NSW - Australie

29. QCERT - Colombie

36. ISI - Inde

37. Marquage - Maroc

43. Marque UKCA - GB

96. Expert électrotechniques

99. Directive DEEE

Q.té minimum commande: 10 NR

Code barre

8007352250741

1 NR

4,1x2,8x5,3 [cm]

31 [g]

8007352250758

10 NR

14,4x9x6 [cm]

345,4 [g]

8007352640832

160 NR

37,5x30x13,5 [cm]

5.880 [g]
