Mécanisme va-et-vient 1P 10AX axial Flat - 22104

Pdf
Vimar - 22104 - Mécanisme va-et-vient 1P 10AX axial Flat
Vimar - 22104 - Mécanisme va-et-vient 1P 10AX axial Flat

22104
Séries résidentielles / Séries résid. traditionnelles / EIKON / Dispositifs

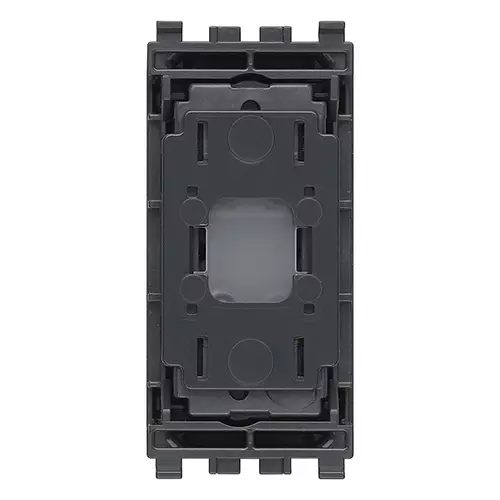

Mécanisme va-et-vient 1P 10AX axial Flat
Mécanisme va-et-vient 1P 10AX axial Flat. Maxi 100 W pour lampes autoballastées (CEI 60669-1:2017)

État Produit
3 - Actif

Dessins

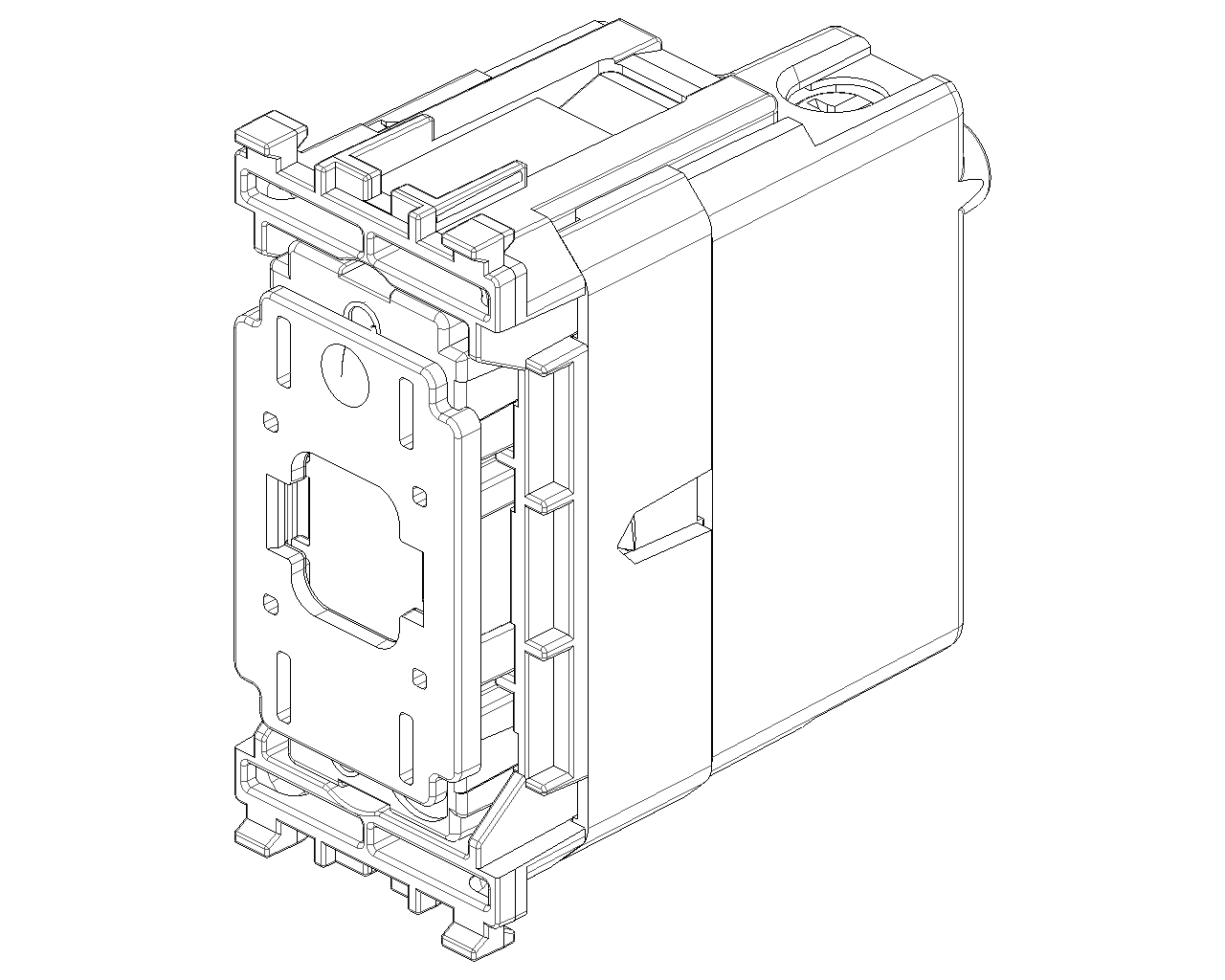

vue des dimensions art. 22104
PNG DXF

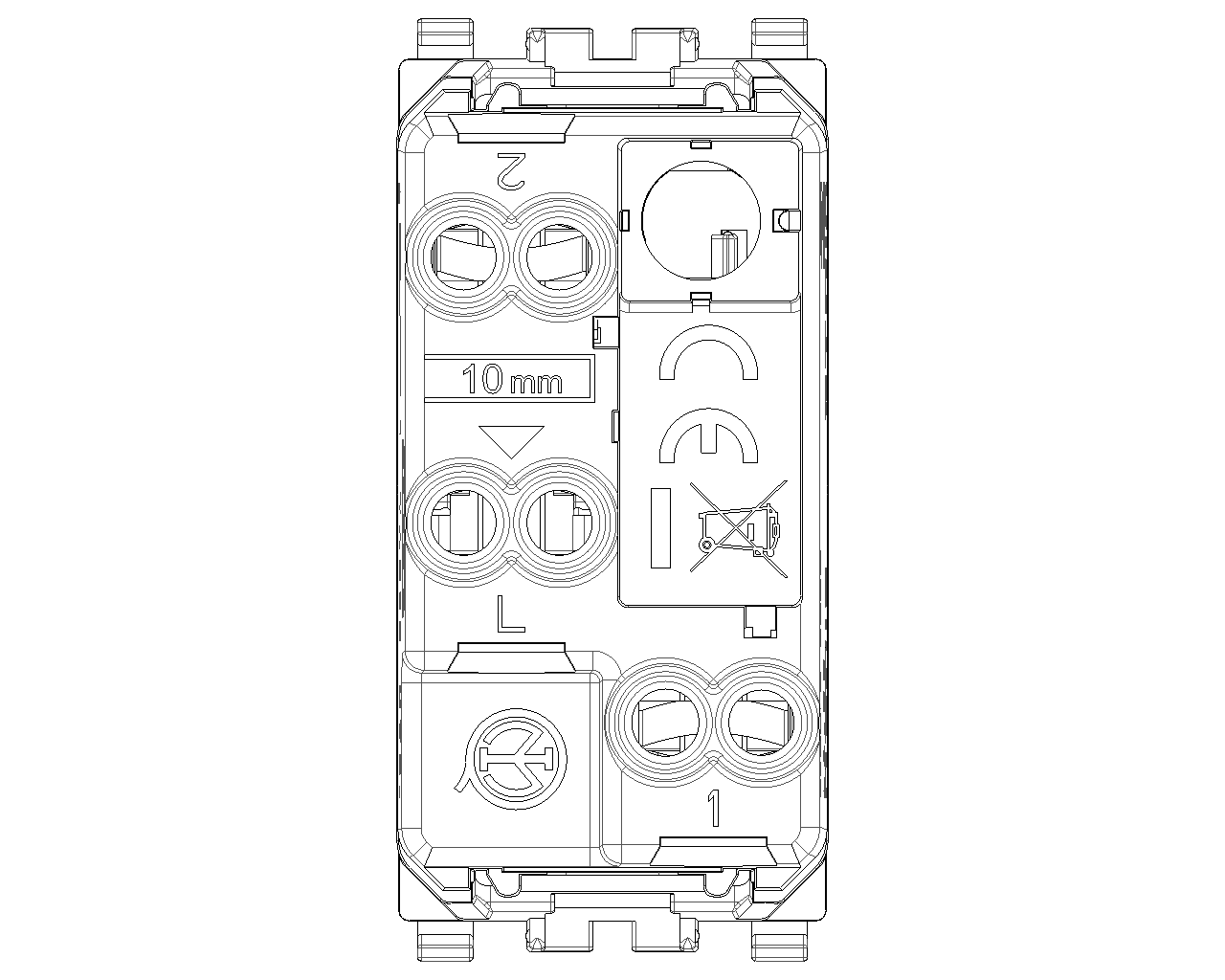

art de la vue arrière. 22104
PNG DXF
PNG DXF
Class group
Appareillage terminal, prises et commandes (résidentiel)
Class
Interrupteur (résidentiel)
Type de commutation
va-et-vient
Type de commande
bascule/bouton
Composition
appareil modulaire pour interrupteur résidentiel et tertiaire
Nombre de modules (construction modulaire)
1
Interrupteur à bouton-poussoir
Oui
Nombre de bascules d'actionnement
1
Mode de pose
encastré_
Type de fixation
à clipser
Avec cadre/support de montage
No
Matériau
plastique
Qualité du matériau
thermoplastique
Traitement de la surface
non traité
Finition de la surface
mat
Couleur
gris
Numéro RAL (équivalent)
7024
Zone de texte/surface d'inscription
oui
Voyant
optionnel
Fonction d'éclairage
contrôle et orientation
Type d'éclairage
LED interchangeable
Tension nominale
250 V
Calibre/courant nominal assigné (In)
10,00 A
Contact de report
No
Type de connexion
borne à vis
Interrupteur de machine à laver
No
Hauteur d'appareil
49,00 mm

00. Marquage CE - UE

01. IMQ - Italie

10. EAC Eurasian Customs Union

13. SNI - Indonésie

15. CCC - Chine

20. IQC - Argentine

36. ISI - Inde

37. Marquage - Maroc

37. Marquage - Maroc

43. Marque UKCA - GB

96. Expert électrotechniques

99. Directive DEEE

Q.té minimum commande: 10 NR

Code barre

Barcode Qty 1 NR
8007352621381
1 NR
5,1x2,8x5,3 [cm]
31,4 [g]
Barcode Qty 10 NR
8007352621398
10 NR
14,4x11,6x6 [cm]
361,7 [g]
