Aufputzdose 3M Tiefe43,5mm elfenbein - 09975.A

Pdf
Vimar - 09975.A - Aufputzdose 3M Tiefe43,5mm elfenbein
Vimar - 09975.A - Aufputzdose 3M Tiefe43,5mm elfenbein
09975.A

Gehäusen und Dosen / Aufputzdosen / Andere

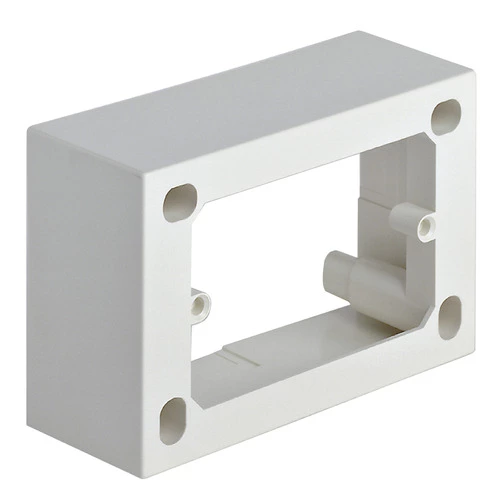

Aufputzdose 3M Tiefe43,5mm elfenbein
Aufputzdose 3 Module, Tiefe 43,5 mm, Installation von Eikon, Idea und Plana mit entsprechenden Rahmen und Abdeckrahmen, elfenbein RAL 9001. Wird auf den isolierenden und nicht-perforierten Oberflächen oder Metall-Massenverbindungsoberflächen installieren. Serie Idea: nur für Abdeckrahmen Classica

Produktstatus
3 - Aktif

Zeichnungen

Ansicht unübersichtlich Art. 09975.A
PNG DXF
Rückansicht Art. 09975.A
PNG DXF
PNG DXF
Gruppe
Verbindungsmaterial
Klasse
Dose, Gehäuse für Montage auf der Wand/D
Max. conductor cross section
0
Equipped with
None
Shape
Rectangular
Mounting method
Wall-/ceiling mounting
Mounting in the soil
No
Mounting under water
No
For tube diameter
20/25 mm
Inlet from the rear
Yes
Length
84,00 mm
Width
121,50 mm
Depth
45,00 mm
Diameter
0 mm
Tackable
No
Number of inlets
4
Type of housing feed-through
None
Material
Plastic
Halogen free
Yes
Surface protection
Untreated
Colour
White
Degree of protection (IP)
IP20
Cover model
Other
Transparent cover
No
Cover attachment
Screwed
Castable
No
With casting compound
No
Sealable
No
Rated insulation voltage Ui
450 v
Circuit integrity
None
With screening
No
Weatherproof
No
Operating temperature
0 - 60 °C
Explosion-tested version
No
For Ex-zone gas
None
For Ex-Zone dust
None

00. CE-Kennzeichnung - EU

01. IMQ - Italien

37. Kennzeichnung - Marokko

43. UKCA-Marke Großbritannien

96. Elektrotechnische Fachkraf

Mindestbestellmenge: 20 NR

Barcode

Barcode Qty 1 NR
8007352055513
1 NR
12,2x8,4x4,5 [cm]
59 [g]
Barcode Qty 20 NR
8007352059719
20 NR
28,4x24,4x17,9 [cm]
1.390,4 [g]
