Wechselschalter 1P 10AX weiß - 14004

Pdf
Vimar - 14004 - Wechselschalter 1P 10AX weiß
Foto gallery #1
Foto gallery #2
Foto gallery #3
Foto gallery #4
Foto gallery #5
Foto gallery #6
Vimar - 14004 - Wechselschalter 1P 10AX weiß
14004

Plana / Geräte / Steuerkontrolle

Wechselschalter 1P 10AX weiß
Wechselschalter 1P 10 AX 250 V~, beleuch

  • Modulare Serie für UP- und AP-Installation
  • Dank der Hintergrundbeleuchtung mit hocheffizienter und energiesparender LED-Technologie in verschiedenen Farben sind die Schalter auch im Dunkeln sichtbar, und die Symbole, die per Laser-Siebdruck angebracht oder beim Einbau personalisiert wurden, zeigen die jeweiligen Funktionen stets deutlich an
  • Patentiertes Vimar Plack-Clack-Stecksystem®, das eine größere Steifheit des Lichtpunkts nach Installation des Abdeckrahmens garantiert
  • Schmutzabweisende, glänzende Oberflächen

Produktstatus
3 - Aktif

Das könnte Sie ebenfalls interessieren

00936.250.W
00936.250.W - LED lampe 250V 0,35W weiß
00931
00931 - Vorverkabelt-LED lampe 110-250V 0,5W ber
00936.250.A
00936.250.A - LED lampe 250V 0,35W bernstein
00936.250.G
00936.250.G - LED lampe 250V 0,35W grün
00936.250.R
00936.250.R - LED lampe 250V 0,35W rot
00936.250.B
00936.250.B - LED lampe 250V 0,35W hellblau

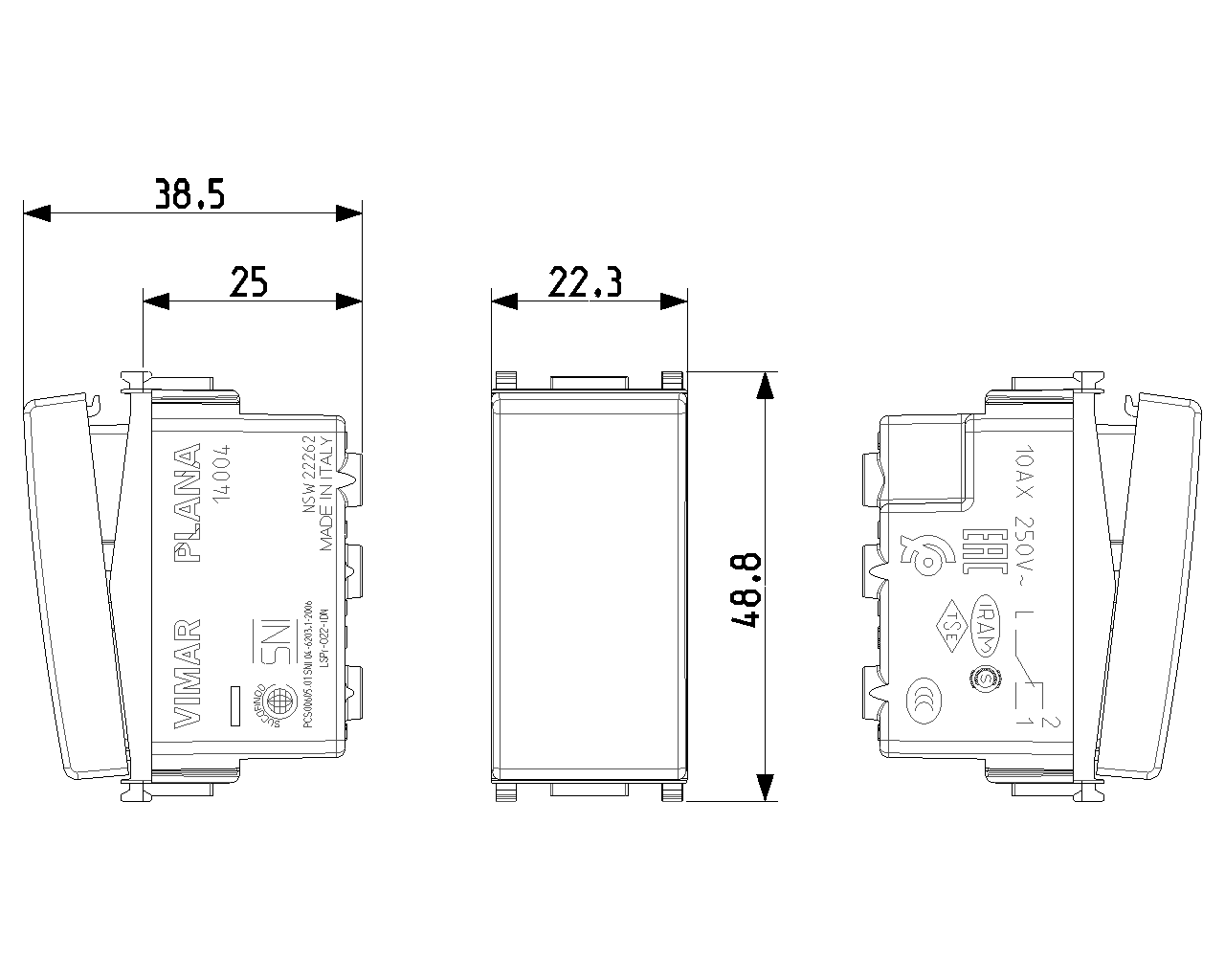

Zeichnungen

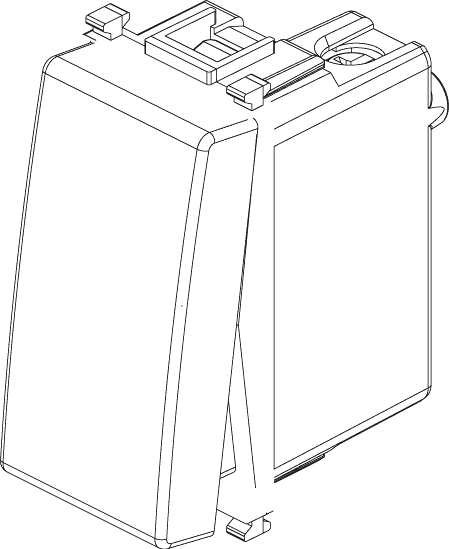

Ansicht unübersichtlich Art. 14004
PNG DXF
Rückansicht Art. 14004
PNG DXF
PNG DXF
Gruppe
Installationsschalterprogramme/Steckvorr
Klasse
Installationsschalter
Wiring system
Two-way switch
Method of operation
Rocker/button
Assembly arrangement
Modular device for domestic switching devices
Number of modules (module system)
1
Push button switch
Yes
Number of rockers
1
Mounting method
Flush mounted (plaster)
Type of fastening
Engage (snap)
With mounting plate
No
Material
Plastic
Material quality
Thermoplastic
Halogen free
Yes
Surface protection
Untreated
Surface finishing
Glossy
Colour
White
RAL-number (similar)
9003
Label space/information surface
Yes
Illumination
Optional
Function lighting
Control and orientation
Type of lighting
LED exchangeable
Suitable for degree of protection (IP)
IP40
Nominal voltage
250 v
Rated current
10,00 A
Feedback-signal contact
No
Connection type
Screwed terminal
Washing machine switch
No
Width of device
22,30 mm
Height of device
49,00 mm
Depth of device
38,40 mm
Built-in depth
24,00 mm

00. CE-Kennzeichnung - EU

01. IMQ - Italien

07. INGCER - Chile

10. EAC Eurasian Customs Union

14. TSE - Turkei

15. CCC - China

19. NOM - Mexiko

28. NSW - Australien

29. QCERT - Kolumbien

31. TISI - Thailand

37. Kennzeichnung - Marokko

43. UKCA-Marke Großbritannien

92. RoHS VAE

96. Elektrotechnische Fachkraf

99. WEEE-Richtlinie

Mindestbestellmenge: 50 NR

Barcode

Barcode Qty 1 NR
8007352106390
1 NR
4,1x2,8x5,3 [cm]
28,8 [g]
Barcode Qty 50 NR
8007352106406
50 NR
21,6x11,6x14,3 [cm]
1.538 [g]
Barcode Qty 500 NR
8007352263154
500 NR
57,5x22,5x30 [cm]
15.836 [g]
Frage: Sind andere Farben verfügbar?
Antwort: 14004 .SL Wechselschalter 1P 10 AX, beleuchtbar, austauschbare Taste Garbe Silber
Frage: Kann die Taste beleuchtet werden?
Antwort: Sie kann mit der entsprechenden vorverkabelten Lampe (Art. 00931) oder der LED-Signaleinheit in verschiedenen Farben und Spannungen beleuchtet werden.
Frage: Welchen Kabelquerschnitt kann ich mit den Schraubklemmen befestigen?
Antwort: Die Klemmen können flexible oder verseilte Kabel mit Querschnitt von 0,5 mm² bis 2,5 mm² sichern.
