Wechselschalter 1P 10AX Silver - 14004.SL

Pdf

Vimar - 14004.SL - Wechselschalter 1P 10AX Silver

14004.SL

Plana Silver / Geräte / Steuerkontrolle

Wechselschalter 1P 10AX Silver
Wechselschalter 1P 10 AX 250 V~, beleuch

Produktstatus
3 - Aktif

Zeichnungen

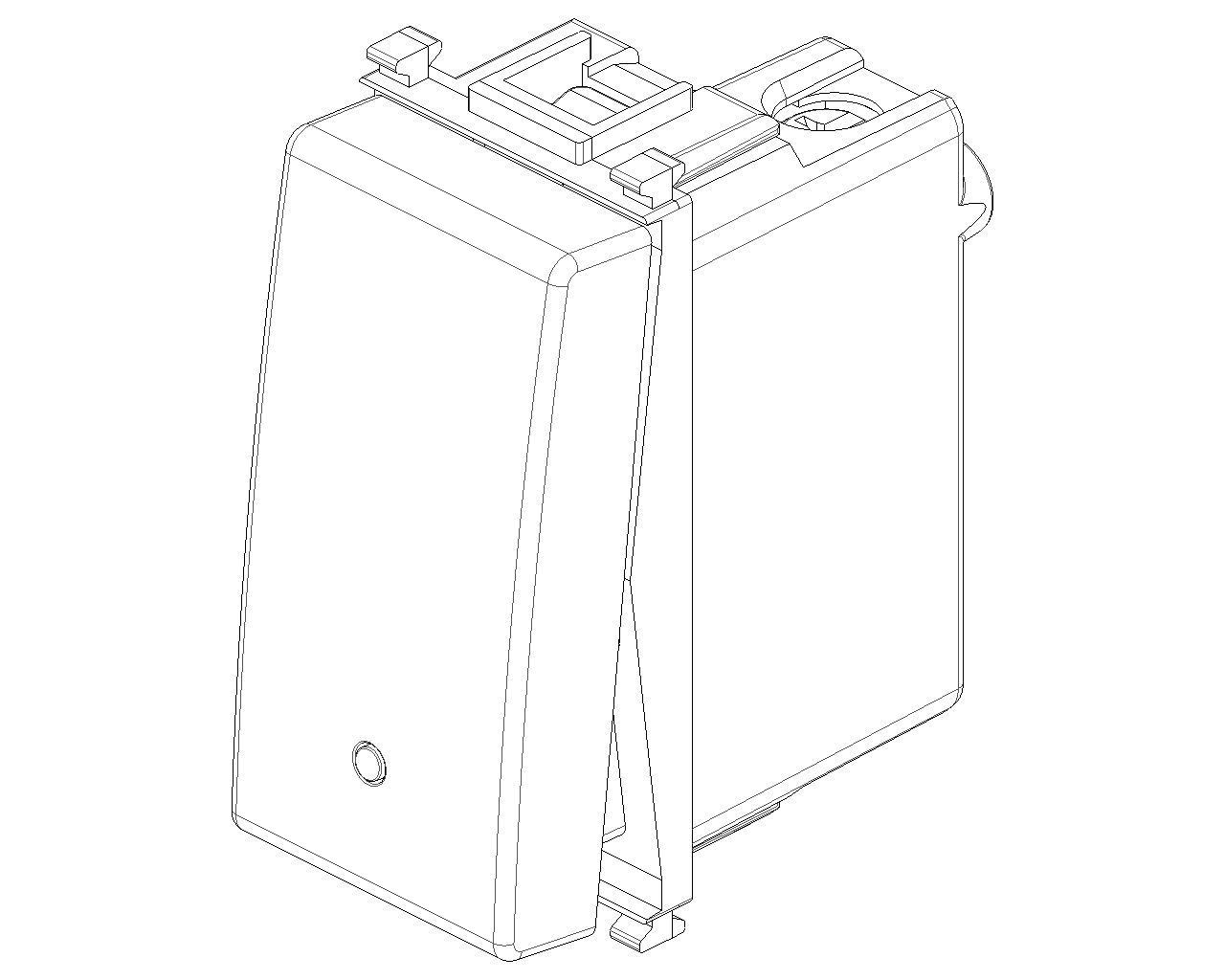

Ansicht unübersichtlich Art. 14004.SL

PNG DXF

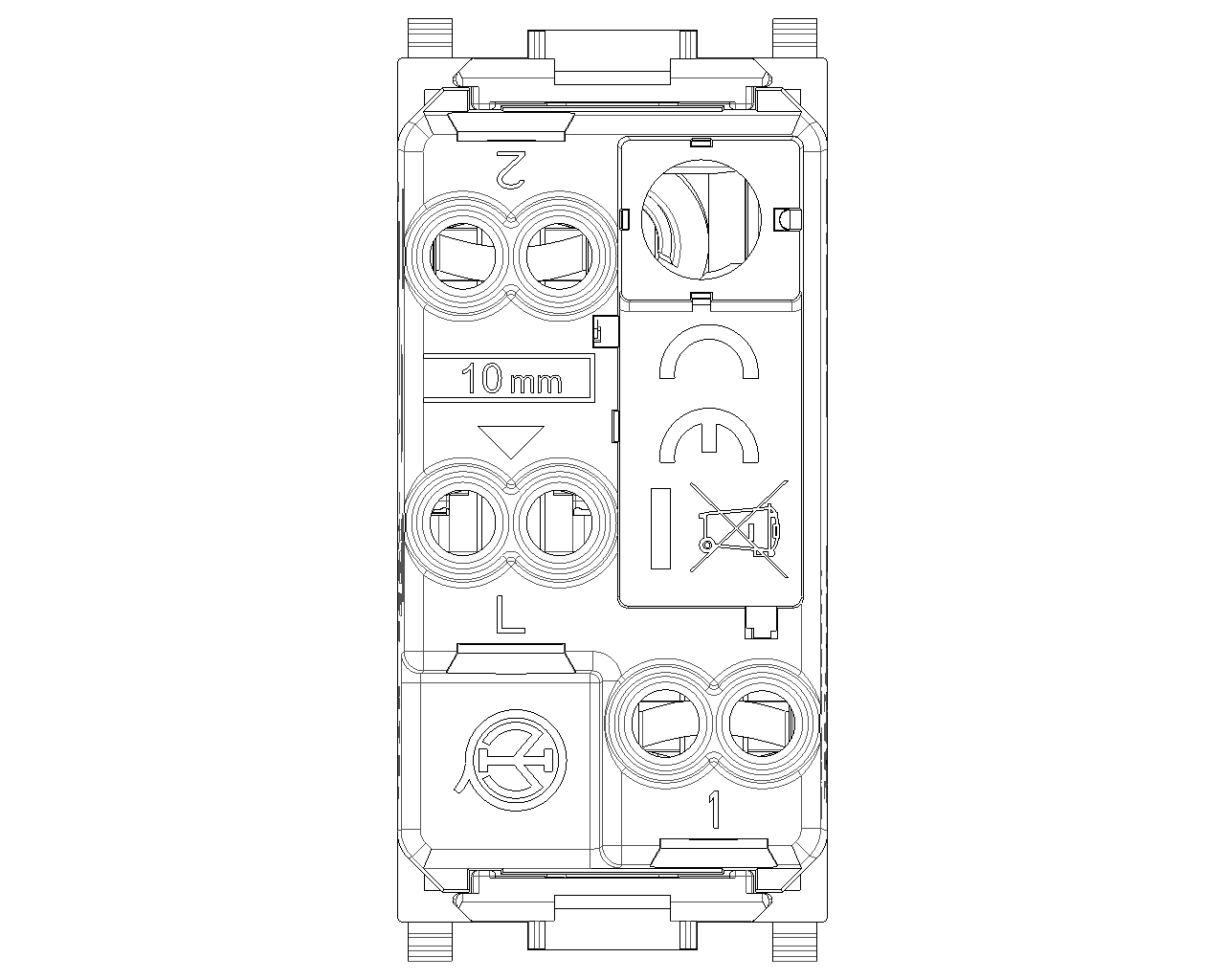

Rückansicht Art. 14004.SL

PNG DXF

PNG DXF

Gruppe
Installationsschalterprogramme/Steckvorr

Klasse
Installationsschalter

Wiring system
Two-way switch

Method of operation
Rocker/button

Assembly arrangement
Modular device for domestic switching devices

Number of modules (module system)
1

Push button switch
Yes

Number of rockers
1

Mounting method
Flush mounted (plaster)

Type of fastening
Engage (snap)

With mounting plate
No

Material
Plastic

Material quality
Thermoplastic

Halogen free
Yes

Surface protection
Lacquered

Surface finishing
Glossy

Colour
Silver

RAL-number (similar)
9006

Label space/information surface
Yes

Illumination
Optional

Function lighting
Control and orientation

Type of lighting
LED exchangeable

Suitable for degree of protection (IP)
IP40

Nominal voltage
250 v

Rated current
10,00 A

Feedback-signal contact
No

Connection type
Screwed terminal

Washing machine switch
No

Width of device
22,30 mm

Height of device
49,00 mm

Depth of device
38,40 mm

Built-in depth
24,00 mm

00. CE-Kennzeichnung - EU

01. IMQ - Italien

07. INGCER - Chile

10. EAC Eurasian Customs Union

13. SNI - Indonesien

14. TSE - Turkei

15. CCC - China

19. NOM - Mexiko

28. NSW - Australien

29. QCERT - Kolumbien

31. TISI - Thailand

37. Kennzeichnung - Marokko

43. UKCA-Marke Großbritannien

96. Elektrotechnische Fachkraf

99. WEEE-Richtlinie

Mindestbestellmenge: 50 NR

Barcode

8007352319059

1 NR

4,1x2,8x5,3 [cm]

28,8 [g]

8007352319066

50 NR

21,6x11,6x14,3 [cm]

1.530 [g]

8007352351974

500 NR

57,5x22,5x30 [cm]

15.846 [g]
