14644.50
Wohnbereich-Serien / Herkommlich-Wohnbereich-Serien / PLANA / Abdeckrahmen/Frontplatten

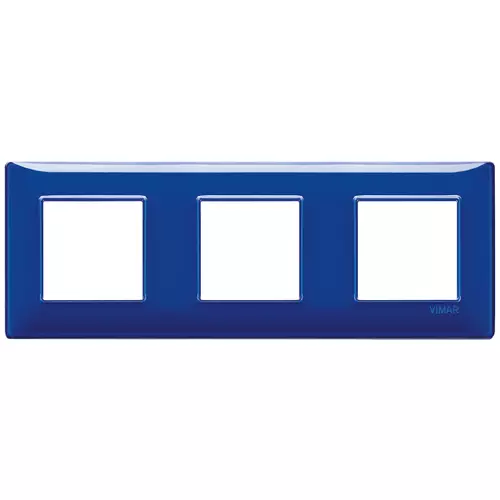

Abd.rah.6M (2+2+2) Achs71 Reflex saphir
6-Modul-Abdeckrahmen (2+2+2 StifTabstand 71 mm), Technopolymer, Reflex Saphir
Produktstatus
3 - Aktif
Das könnte Sie ebenfalls interessieren
Zeichnungen
Gruppe
Installationsschalterprogramme/Steckvorrichtungen
Installationsschalterprogramme/Steckvorrichtungen
Klasse
Abdeckrahmen
Abdeckrahmen
Anzahl der Einheiten
6
6
Montagerichtung
horizontal und vertikal
horizontal und vertikal
Anzahl der Einheiten horizontal
6
6
Anzahl der Einheiten vertikal
1
1
Anzahl der Module horizontal (bei Modulbauweise)
6
6
Anzahl der Module vertikal (bei Modulbauweise)
1
1
Mit Montagerahmen
Ja
Ja
Geeignet für Unterflurkanaldose
Ja
Ja
Geeignet für Geräteeinbaukanal
Ja
Ja
Geeignet für Einbauinstallation
Ja
Ja
Textfeld/Beschriftungsfläche
Ja
Ja
Werkstoff
Kunststoff
Kunststoff
Werkstoffgüte
Kunststoffglas
Kunststoffglas
Halogenfrei
Ja
Ja
Oberflächenschutz
unbehandelt
unbehandelt
Ausführung der Oberfläche
glänzend
glänzend
Farbe
blau
blau
RAL-Nummer (ähnlich)
5002
5002
Transparent
Nein
Nein
Mit Klappdeckel
Nein
Nein
Schutzart (IP)
IP00
IP00
Befestigungsart
Klemmbefestigung
Klemmbefestigung
Breite
222,00 mm
222,00 mm
Höhe
80,00 mm
80,00 mm
Tiefe
9,30 mm
9,30 mm
Einbaubreite
222,00 mm
222,00 mm
Einbauhöhe
80,00 mm
80,00 mm
Durchmesser Bohrung (Öffnung)
0 mm
0 mm
Mindestbestellmenge: 5 NR
Barcode
8007352432604
1 NR
27x8x0,9 [cm]
46,6 [g]
8007352432611
5 NR
24,2x10,3x5,7 [cm]
292,3 [g]
