Rahmen IP55 3M grau - 16813.Q

Pdf
Vimar - 16813.Q - Rahmen IP55 3M grau
Vimar - 16813.Q - Rahmen IP55 3M grau

16813.Q
Anlageninfrastruktur / Gehäuse und Schaltkästen / Dichte und geschützte Serie / SerieIDEA/8000-dicht/geschützt

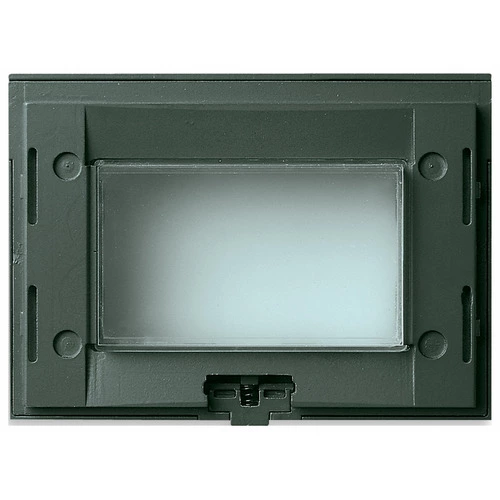

Rahmen IP55 3M grau
Montagerahmen 3 Module, mit Schrauben, Abdeckung und dehnbare durchsichtige Membrane IP55 für Unterputzdosen 3 Module, grau. Geeignet für Abdeckrahmen Classica außer Abdeckrahmen aus Holz

Produktstatus
3 - Aktif

Das könnte Sie ebenfalls interessieren

07937
07937 - Schraube 35mm für Rahmenbefestigung
07939
07939 - Schraube 50mm für Rahmenbefestigung

Zeichnungen

Ansicht unübersichtlich Art. 16813.Q
PNG DXF
Rückansicht Art. 16813.Q
PNG DXF
PNG DXF
Gruppe
Installationsschalterprogramme/Steckvorrichtungen
Klasse
Halterung für modulare Installationsschalterprogramme
Ausführung
Unterputz
Montageart
Befestigung mit Schraube
Montageart der Moduleinsätze
hinten
Montagerichtung
horizontal und vertikal
Anzahl der Module horizontal (bei Modulbauweise)
3
Anzahl der Module vertikal (bei Modulbauweise)
1
Mit Einbaudose
Nein
Mit Schrauben
Ja
Geeignet zum Einbau in runde Einbaudose 60 mm
Ja
Unterputzmontage
Ja
Geeignet für Unterflurkanaldose
Nein
Geeignet für Geräteeinbaukanal
Nein
Geeignet für Montage auf DIN-Tragschiene 35 mm
Nein
Werkstoff
Kunststoff
Werkstoffgüte
Thermoplast

00. CE-Kennzeichnung - EU

01. IMQ - Italien

15. CCC - China

43. UKCA-Marke Großbritannien

96. Elektrotechnische Fachkraf

Mindestbestellmenge: 10 NR

Barcode

Barcode Qty 1 NR
8007352082960
1 NR
12,1x9x3 [cm]
92,87 [g]
Barcode Qty 10 NR
8007352084100
10 NR
28,4x18,4x9,5 [cm]
1.040,93 [g]
Barcode Qty 120 NR
8007352369139
120 NR
59x38,5x30 [cm]
13.330,8 [g]
