Vimar - 09001.CM - Interruptor 1P 16AX carbon matt

09001.CM

Neve Up / Dispositivos / Dispositivos de mando básicos

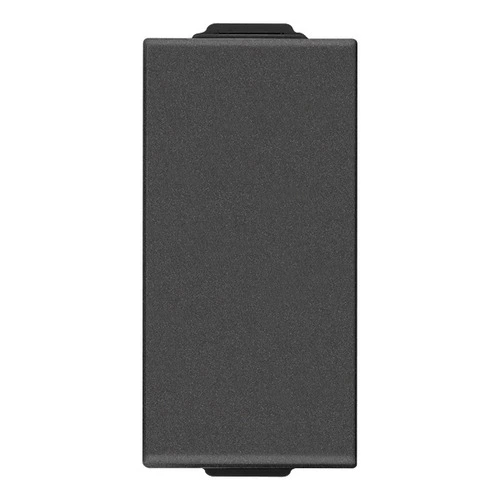

Interruptor 1P 16AX carbon matt
Interruptor 1P 16 AX 250 V~, Carbon Matt. máx 200 W para lámparas con balasto integrado (IEC 60669-1:2017)

Estado producto
3 - Activo

Podría interesarte también

09001.2.CM - Interruptor 1P 16AX 2M carbon matt

09015.CM - Interruptor 2P 16AX carbon matt

09005.CM - Conmutador 1P 16AX carbon matt

09013.CM - Interr.cruzado 1P 16AX carbon matt

09008.CM - Pulsador 1P NO 10A carbon matt

Dibujos

vista de las dimensiones arte. 09001.CM

PNG DXF

PNG DXF

PNG DXF

Class group
Domestic switching devices

Class
Installation switch

Wiring system
Off switch 1-pole

Method of operation
Rocker/button

Assembly arrangement
Modular device for domestic switching devices

Number of modules (module system)
1

Push button switch
Yes

Number of rockers
1

Mounting method
Flush mounted (plaster)

Type of fastening
Engage (snap)

With mounting plate
No

Material
Plastic

Material quality
Thermoplastic

Surface protection
Lacquered

Surface finishing
Matt

Colour
Anthracite

RAL-number (similar)
7016

Label space/information surface
Yes

Nominal voltage
250 v

Rated current
16,00 A

Feedback-signal contact
No

Connection type
Screwed terminal

Washing machine switch
No

Width of device
22,30 mm

Height of device
47,00 mm

Depth of device
35,90 mm

Built-in depth
23,10 mm

00. Marcado CE - UE

10. EAC Eurasian Customs Union

15. CCC - China

29. QCERT - Colombia

29. QCERT - Colombia

37. Marcado - Marruecos

43. Marca UKCA - Gran Bretaña

99. Directiva RAEE

Cant. mínima de pedido: 50 NR

Código de barras

8007352657649

1 NR

4,1x2,8x5,3 [cm]

23,2 [g]

8007352657656

50 NR

21,4x11,6x14,2 [cm]

1.244,8 [g]

8007352657663

500 NR

57,5x22,5x30 [cm]

12.702 [g]
