Conmutador 1P 16AX 2M blanco - 14005.2

Pdf

Vimar - 14005.2 - Conmutador 1P 16AX 2M blanco

14005.2

Plana / Dispositivos / Dispositivos de mando básicos

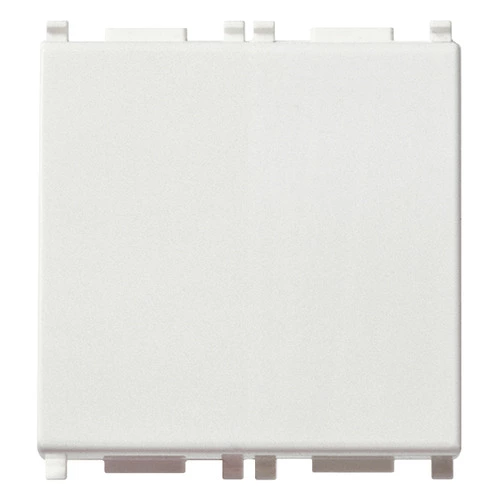

Conmutador 1P 16AX 2M blanco
Conmutador 1P 16 AX 250 V~, iluminable e

Estado producto
3 - Activo

Dibujos

vista de las dimensiones arte. 14005.2

PNG DXF

PNG DXF

PNG DXF

Class group
Domestic switching devices

Class
Installation switch

Wiring system
Two-way switch

Method of operation
Rocker/button

Assembly arrangement
Modular device for domestic switching devices

Number of modules (module system)
2

Push button switch
Yes

Number of rockers
1

Mounting method
Flush mounted (plaster)

Type of fastening
Engage (snap)

With mounting plate
No

Material
Plastic

Material quality
Thermoplastic

Halogen free
Yes

Surface protection
Untreated

Surface finishing
Glossy

Colour
White

RAL-number (similar)
9003

Label space/information surface
Yes

Illumination
Optional

Function lighting
Control and orientation

Type of lighting
LED exchangeable

Suitable for degree of protection (IP)
IP40

Nominal voltage
250 v

Rated current
16,00 A

Feedback-signal contact
No

Connection type
Screwed terminal

Washing machine switch
No

Width of device
44,80 mm

Height of device
49,00 mm

Depth of device
38,40 mm

Built-in depth
24,00 mm

00. Marcado CE - UE

01. IMQ - Italia

10. EAC Eurasian Customs Union

13. SNI - Indonesia

14. TSE - Turquía

15. CCC - China

28. NSW - Australia

29. QCERT - Colombia

31. TISI - Tailandia

37. Marcado - Marruecos

43. Marca UKCA - Gran Bretaña

92. RoHS EAU

96. Experto electrotécnico

99. Directiva RAEE

Cant. mínima de pedido: 20 NR

Código de barras

8007352119932

1 NR

5,1x4,3x5,3 [cm]

39,67 [g]

8007352119949

20 NR

26,9x11,6x9 [cm]

870,4 [g]

8007352641099

240 NR

38x28,5x35,5 [cm]

10.980 [g]

Compartir

Codice QR scheda articolo

Legal

Vimar se reserva el derecho de cambiar en cualquier momento y sin previo aviso las características de los productos reportados. La instalación debe ser realizada por personal cualificado cumpliendo con las disposiciones en vigor que regulan el montaje del material eléctrico en el país donde se instalen los productos. Para las condiciones de uso de la información de la ficha del producto, consulte Condiciones de uso.
