Interruptor MTDif.1P+N C6 10mA gris - 16511.06

Pdf

16511.06
Series residenciales / Series resid. tradicionales / IDEA / Dispositivos

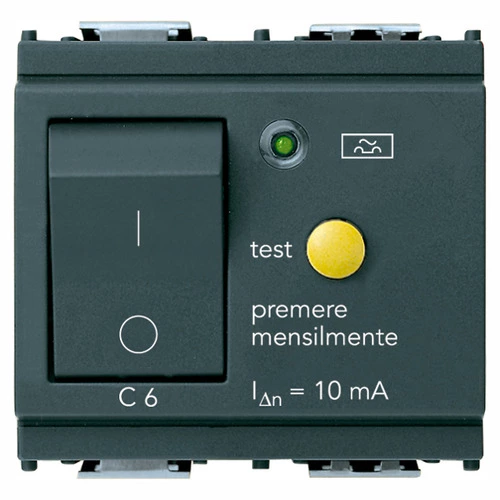

Interruptor MTDif.1P+N C6 10mA gris
Interruptor automático magnetotérmico diferencial 1P+N C 6, alimentación 120-230 V~ 50-60 Hz, IΔn 10 mA, poder de corte 1500 A, gris - 2 módulos

Estado producto
2 - Será eliminado

Instrucciones, Manuales, Documentación


Dibujos

Class group
Disyuntores, fusibles
Class
Combinación de interruptor diferencial/magnetotérmico
Número de polos (total)
2
Número de polos protegidos
1
Tensión de dimensionamiento
230 V
Corriente nominal (medida)
6 A
Corriente nominal de fallo
6 A
Tipo de corriente de fallo
A
Clase de limitación de energía
1
Poder de corte asignado Icn según EN 61009-1
1.500,00 kA
Resistencia a la corriente
1,50 kA
Tipo de tensión
CA
Frecuencia
50/60 Hz
Curva de disparo
C
Acoplamiento de conductor neutro
Si
Categoría de sobretensión
3
Profundidad de instalación
39,10 mm
Montaje empotrado
Si
Protección contra disparos intempestivos
No
Grado de protección (IP)
IP40

00. Marcado CE - UE

37. Marcado - Marruecos

43. Marca UKCA - Gran Bretaña

Cant. mínima de pedido: 5 NR

Código de barras

Barcode Qty 1 NR
8007352107496
1 NR
6x5,4x5,3 [cm]
100,8 [g]
Barcode Qty 5 NR
8007352107502
5 NR
17,2x13,1x6 [cm]
564,27 [g]
Pregunta: ¿Por qué se especifica que el interruptor magnetotérmico diferencial no debe utilizarse como interruptor de maniobra?
Respuesta: El producto no se puede utilizar como interruptor de maniobra, ya que está diseñado para ser instalado antes de una toma de corriente o de un equipo con el fin exclusivo de proteger el mismo contra sobrecarga y cortocircuito y al usuario contra tensiones por contacto; se trata por lo tanto de un uso totalmente diferente al clásico interruptor de maniobra, donde el corte de alimentación a la carga se produce por voluntad del usuario.
