Interruptor axial 1P 10AX gris - 19100.M

Pdf

Vimar - 19100.M - Interruptor axial 1P 10AX gris

19100.M
Series residenciales / Series resid. tradicionales / ARKÉ / Dispositivos

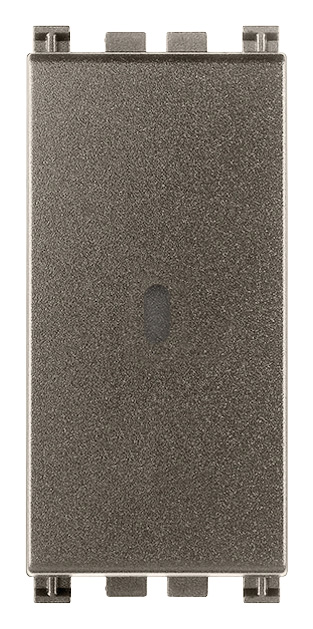

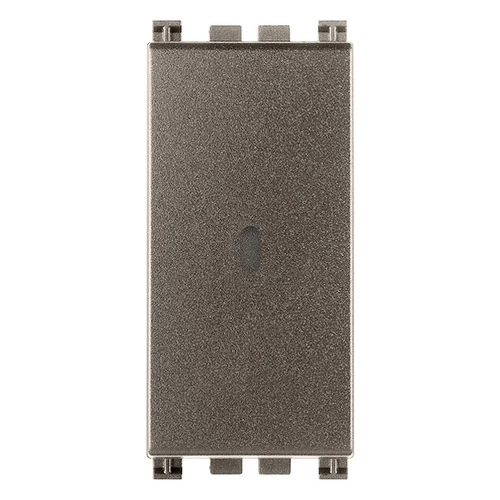

Interruptor axial 1P 10AX gris

Estado producto
3 - Activo

Dibujos

vista de las dimensiones arte. 19100.M

PNG DXF

PNG DXF

PNG DXF

Class group
Programa de instalación de interruptores / enchufes

Class
Interruptor de la instalación

Tipo de circuito
Interruptor de desconexión de 1 polo

Tipo de operación
Balancín / botón

Composición
Módulo para programa de interrupción de instalación

Número de módulos (en caso de diseño modular)
1

Pulsador interruptor
Si

Número de balancines
1

Tipo de montaje
Montado empotrado (escayola)

Tipo de fijación
Bloquear en posición

Con placa de montaje
No

Material
Plástico

Calidad del material
Termoplástico

Tratamiento de superficie
Barnizado / lacado

Acabado de superficie
Mate

Color
Aluminio

Número RAL (similar)
9007

Espacio para etiqueta/superficie de impresión
Sí

Iluminación
Opcional

Función de iluminación
Control y orientación

Adecuado para el grado de protección (IP)
IP40

Voltaje nominal
250 V

Corriente nominal (medida)
10,00 A

Contactos de supervisión
No

Método de conexión
Terminal enroscado

Interruptor de la lavadora
No

00. Marcado CE - UE

01. IMQ - Italia

10. EAC Eurasian Customs Union

15. CCC - China

28. NSW - Australia

29. QCERT - Colombia

36. ISI - India

37. Marcado - Marruecos

43. Marca UKCA - Gran Bretaña

96. Experto electrotécnico

99. Directiva RAEE

Cant. mínima de pedido: 20 NR

Código de barras

8007352685000

1 NR

5,1x2,8x5,3 [cm]

28,6 [g]

8007352685017

20 NR

27x11,6x6 [cm]

637,4 [g]

8007352685024

120 NR

37,5x30x13,5 [cm]

4.184,4 [g]
