Interruptor cruzado 1P 16AX 2M blanc - 20013.2.B

Pdf

Vimar - 20013.2.B - Interruptor cruzado 1P 16AX 2M blanc

20013.2.B
Series residenciales / Series resid. tradicionales / EIKON / Dispositivos

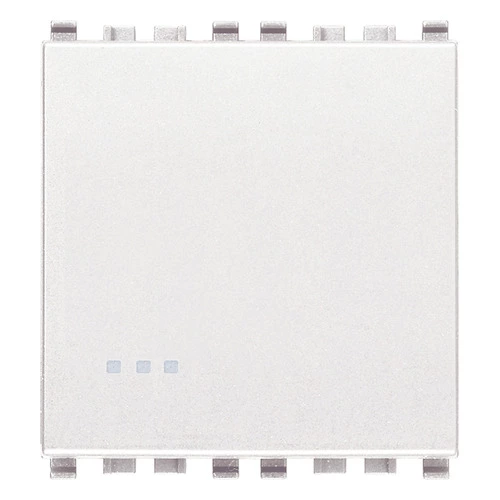

Interruptor cruzado 1P 16AX 2M blanc
Interruptor cruzado 1P 16 AX 250 V~, iluminable, tecla sustituible, blanco - 2 módulos. Máx 200 W para lámparas con balasto integrado

Estado producto
3 - Activo

Dibujos

vista de las dimensiones arte. 20013.2.B

PNG DXF

PNG DXF

PNG DXF

Class group
Programa de instalación de interruptores / enchufes

Class
Interruptor de la instalación

Tipo de circuito
Interruptor intermedio

Tipo de operación
Balancín / botón

Composición
Módulo para programa de interrupción de instalación

Número de módulos (en caso de diseño modular)
2

Pulsador interruptor
Si

Número de balancines
1

Tipo de montaje
Montado empotrado (escayola)

Tipo de fijación
Bloquear en posición

Con placa de montaje
No

Material
Plástico

Calidad del material
Termoplástico

Sin halógenos
Si

Tratamiento de superficie
Sin tratamiento

Acabado de superficie
Mate

Color
Blanco

Número RAL (similar)
9016

Espacio para etiqueta/superficie de impresión
Sí

Iluminación
Opcional

Función de iluminación
Control y orientación

Tipo de iluminación
LED intercambiable

Adecuado para el grado de protección (IP)
IP40

Voltaje nominal
250 V

Corriente nominal (medida)
16,00 A

Contactos de supervisión
No

Método de conexión
Terminal enroscado

Interruptor de la lavadora
No

Anchura del dispositivo
44,80 mm

Altura del dispositivo
49,00 mm

Profundidad del dispositivo
36,15 mm

Profundidad de instalación
25,00 mm

00. Marcado CE - UE

01. IMQ - Italia

10. EAC Eurasian Customs Union

13. SNI - Indonesia

14. TSE - Turquía

15. CCC - China

19. NOM - México

28. NSW - Australia

29. QCERT - Colombia

31. TISI - Tailandia

36. ISI - India

37. Marcado - Marruecos

43. Marca UKCA - Gran Bretaña

96. Experto electrotécnico

99. Directiva RAEE

Cant. mínima de pedido: 20 NR

Código de barras

8007352316522

1 NR

5,1x4,3x5,3 [cm]

41,8 [g]

8007352316539

20 NR

26,9x11,6x9 [cm]

922,4 [g]

8007352756410

240 NR

38x28,5x35,5 [cm]

11.608,8 [g]
