Vimar - 22004.01 - Conmutador 1P 10AX Vintage blanco

22004.01

Eikon EXÉ / Dispositivos / Dispositivos de mando Vintage y Flat

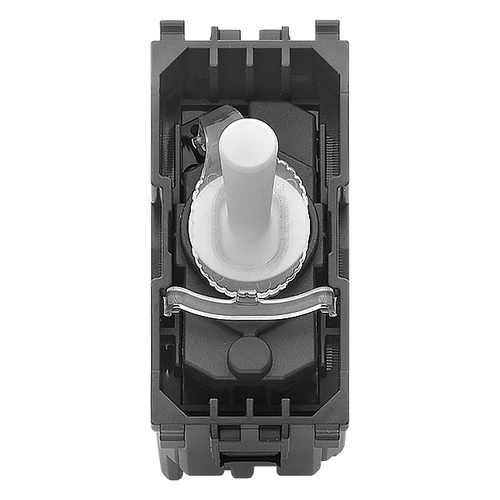

Conmutador 1P 10AX Vintage blanco
Conmutador 1P 10AX Vintage blanco. Máx 100 W para lámparas con balasto integrado

Estado producto
3 - Activo

Dibujos

vista de las dimensiones arte. 22004.01

PNG DXF

PNG DXF

PNG DXF

Class group
Programa de instalación de interruptores / enchufes

Class
Interruptor de la instalación

Tipo de circuito
Conmutador_

Tipo de operación
Otros

Composición
Módulo para programa de interrupción de instalación

Número de módulos (en caso de diseño modular)
1

Pulsador interruptor
Si

Número de balancines
1

Tipo de montaje
Montado empotrado (escayola)

Tipo de fijación
Bloquear en posición

Con placa de montaje
No

Material
Plástico

Calidad del material
Termoplástico

Tratamiento de superficie
Barnizado / lacado

Acabado de superficie
Mate

Color
Blanco

Número RAL (similar)
9016

Espacio para etiqueta/superficie de impresión
Sí

Iluminación
No

Función de iluminación
Control y orientación

Tipo de iluminación
Otros

Voltaje nominal
250 V

Corriente nominal (medida)
10,00 A

Contactos de supervisión
No

Método de conexión
Terminal enroscado

Interruptor de la lavadora
No

Altura del dispositivo
48,80 mm

00. Marcado CE - UE

01. IMQ - Italia

09. VDE - Alemania

10. EAC Eurasian Customs Union

13. SNI - Indonesia

15. CCC - China

19. NOM - México

36. ISI - India

37. Marcado - Marruecos

43. Marca UKCA - Gran Bretaña

92. RoHS EAU

96. Experto electrotécnico

99. Directiva RAEE

Cant. mínima de pedido: 10 NR

Código de barras

8007352620483

1 NR

5,1x2,7x6,5 [cm]

33,1 [g]

8007352620490

10 NR

14,5x11x7,4 [cm]

381,1 [g]
