Mécanisme interrupteur 1P 16AX+voy.250V - 09001.0.250

Pdf
Vimar - 09001.0.250 - Mécanisme interrupteur 1P 16AX+voy.250V
Vimar - 09001.0.250 - Mécanisme interrupteur 1P 16AX+voy.250V
09001.0.250

Neve Up / Appareils / Appareils de base

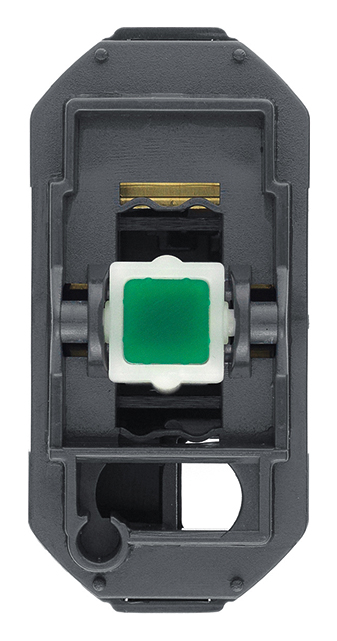

Mécanisme interrupteur 1P 16AX+voy.250V
Mécanisme interrupteur 1P 16 AX 250 V~, avec voyant blanc, à compléter avec touche 1-2 modules. Max 200 W pour lampes autoballastées (IEC 60669-1:2017)

État Produit
3 - Actif

Ceci pourrait également vous intéresser

09001.0.250
09001.0.250 - Mécanisme interrupteur 1P 16AX+voy.250V
09021.N.CM
09021.N.CM - Touche 1M neutre carbon matt
09022.N
09022.N - Touche 2M neutre blanc
09022.N.CM
09022.N.CM - Touche 2M neutre carbon matt
09021.L
09021.L - Touche 1M symbole lumière blanc
09021.L.CM
09021.L.CM - Touche 1M symbole lumière carbon matt
09021.C
09021.C - Touche 1M symbole sonnerie blanc
09021.C.CM
09021.C.CM - Touche 1M symbole sonnerie carbon matt
09021.S
09021.S - Touche 1M symbole allumage blanc
09021.S.CM
09021.S.CM - Touche 1M symbole allumage carbon matt

Dessins

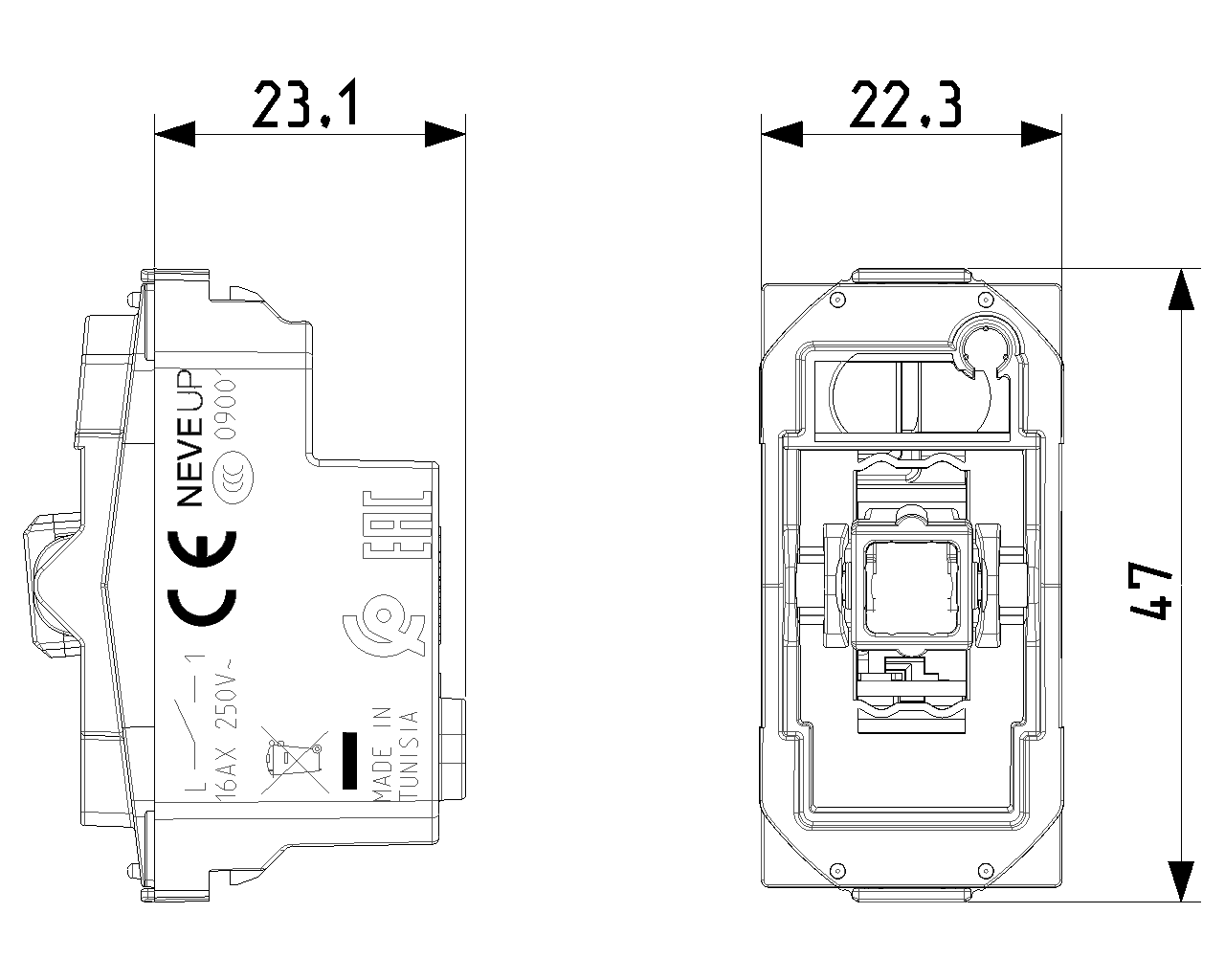

vue des dimensions art. 09001.0.250
PNG DXF

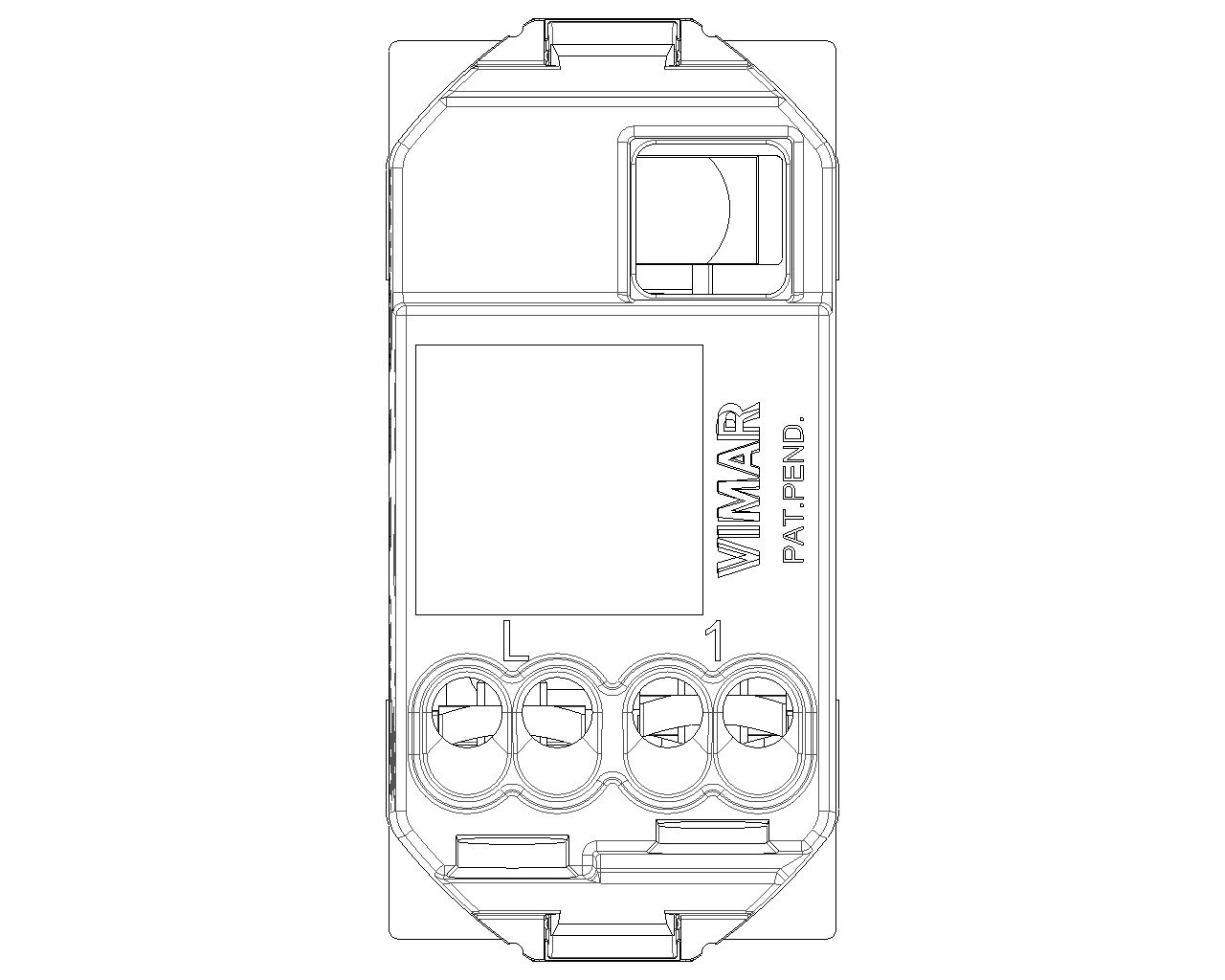

art de la vue arrière. 09001.0.250
PNG DXF

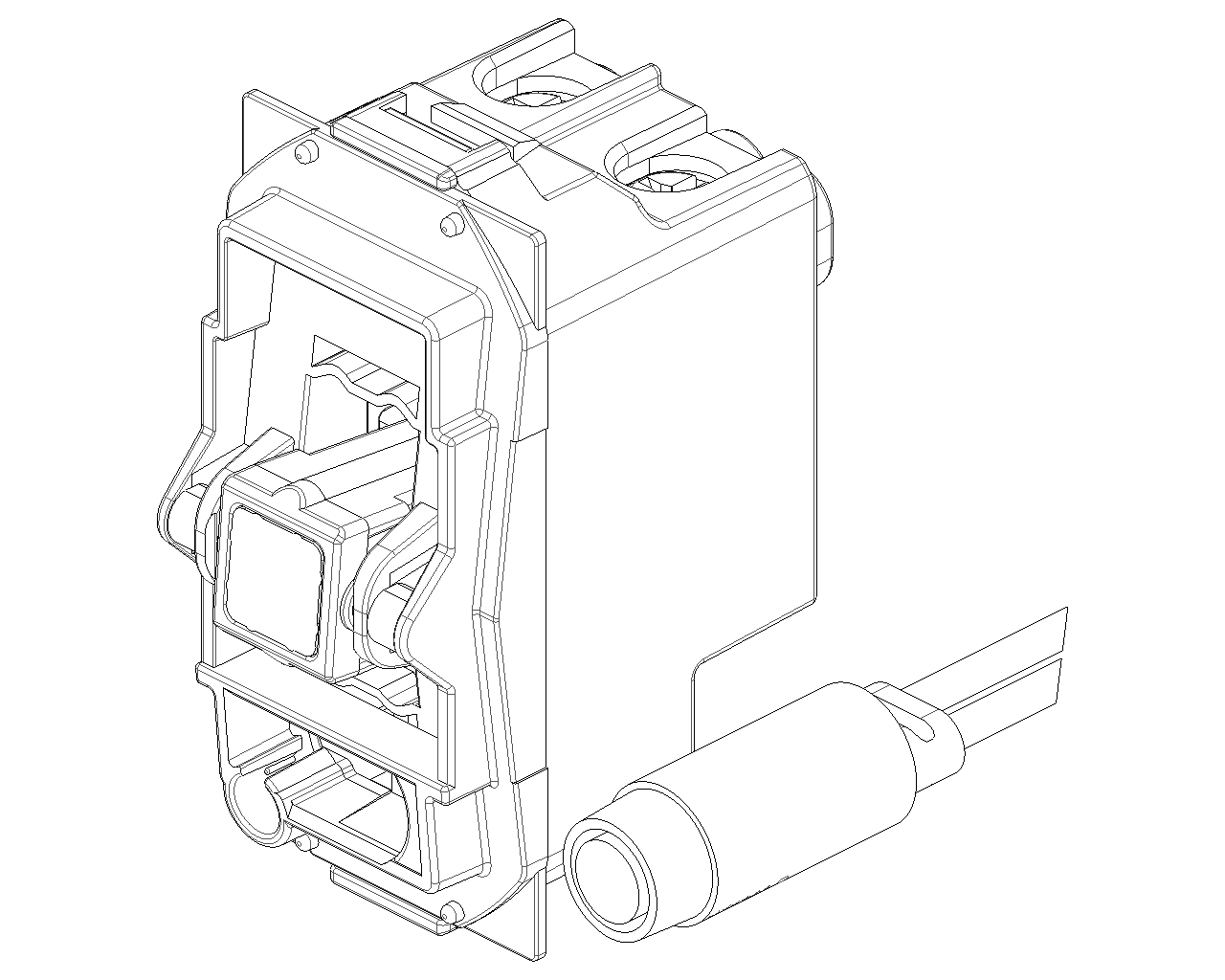

PNG DXF
Class group
Appareillage terminal, prises et commandes (résidentiel)
Class
Interrupteur (résidentiel)
Type de commutation
interrupteur simple
Type de commande
bascule/bouton
Composition
appareil modulaire pour interrupteur résidentiel et tertiaire
Nombre de modules (construction modulaire)
1
Interrupteur à bouton-poussoir
Oui
Nombre de bascules d'actionnement
1
Mode de pose
encastré_
Type de fixation
à clipser
Avec cadre/support de montage
No
Matériau
plastique
Qualité du matériau
thermoplastique
Traitement de la surface
non traité
Finition de la surface
brillant
Couleur
blanc
Numéro RAL (équivalent)
9003
Zone de texte/surface d'inscription
oui
Tension nominale
250 V
Calibre/courant nominal assigné (In)
16,00 A
Contact de report
No
Type de connexion
borne à vis
Interrupteur de machine à laver
No
Largeur d'appareil
22,30 mm
Hauteur d'appareil
47,00 mm
Profondeur d'appareil
33,00 mm
Profondeur d'encastrement
23,10 mm

00. Marquage CE - UE

10. EAC Eurasian Customs Union

13. SNI - Indonésie

15. CCC - Chine

29. QCERT - Colombie

29. QCERT - Colombie

37. Marquage - Maroc

43. Marque UKCA - GB

99. Directive DEEE

Q.té minimum commande: 50 NR

Code barre

Barcode Qty 1 NR
8007352657700
1 NR
4,1x2,8x5,3 [cm]
23,8 [g]
Barcode Qty 50 NR
8007352657717
50 NR
21,4x11,6x14,2 [cm]
1.270 [g]
Barcode Qty 500 NR
8007352657724
500 NR
57,5x22x29,5 [cm]
13.000 [g]
