Boîte en saillie 3M P30mm blanc Idea - 09976.04, Autres, Enveloppes et boîtes - Catalogue des produits

Pdf

09976.04

Enveloppes et boîtes / Boîtes en saillie / Autres

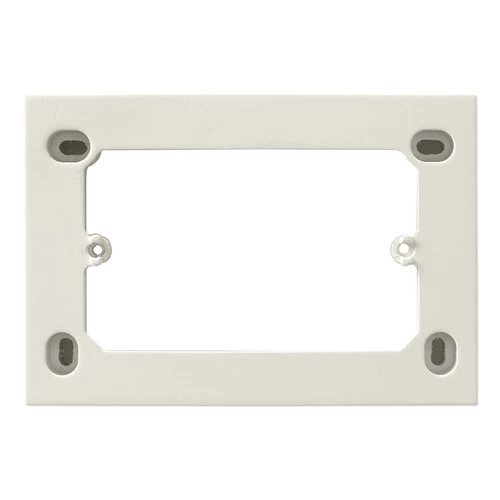

Boîte en saillie 3M P30mm blanc Idea
Boîte pour pose en saillie 3 modules, profondeur 30 mm, pour appareils Eikon, Idea et Plana avec les relatifs supports et plaques, blanc Idea. Installation sur surfaces isolantes pas perforées ou surfaces metalliques avec connexion de terre. Série Série Idea: seulement pour plaque Classica. Série Eikon: seulement pour plaques Eikon Chrome

État Produit
3 - Actif

Dessins

PNG DXF

PNG DXF

Class group
Raccordement

Class
Boîte / boîtier sailli

Max. conductor cross section
0

Equipped with
None

Shape
Rectangular

Mounting method
Wall-/ceiling mounting

Mounting in the soil
No

Mounting under water
No

For tube diameter
20/25 mm

Inlet from the rear
Yes

Length
84,00 mm

Width
121,50 mm

Depth
30,00 mm

Diameter
0 mm

Tackable
No

Number of inlets
4

Type of housing feed-through
None

Material
Plastic

Halogen free
Yes

Surface protection
Untreated

Colour
White

Degree of protection (IP)
IP20

Cover model
Other

Transparent cover
No

Cover attachment
Screwed

Castable
No

With casting compound
No

Sealable
No

Rated insulation voltage Ui
450 v

Circuit integrity
None

With screening
No

Weatherproof
No

Operating temperature
0 - 60 °C

Explosion-tested version
No

For Ex-zone gas
None

For Ex-Zone dust
None

00. Marquage CE - UE

01. IMQ - Italie

37. Marquage - Maroc

43. Marque UKCA - GB

96. Expert électrotechniques

Q.té minimum commande: 5 NR

Code barre

8007352138957

1 NR

12,1x8,4x3 [cm]

46 [g]

8007352138964

5 NR

19x14,3x9,5 [cm]

302 [g]
