Abdeckrahmen Rondò 3M Techn.graphitgrau - 16763.15

Pdf
Vimar - 16763.15 - Abdeckrahmen Rondò 3M Techn.graphitgrau
Vimar - 16763.15 - Abdeckrahmen Rondò 3M Techn.graphitgrau
16763.15

Idea / Abdeckrahmen / Abdeckrahmen Rondò - Technopolymer

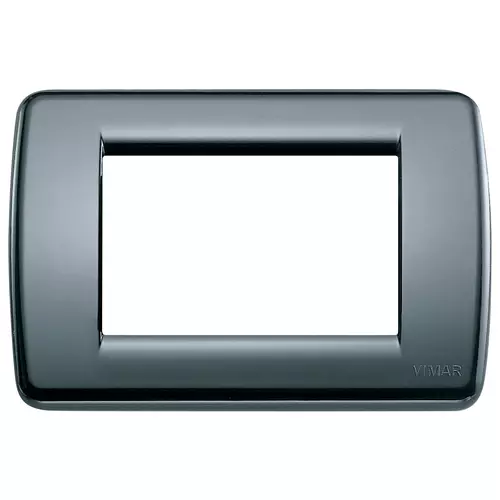

Abdeckrahmen Rondò 3M Techn.graphitgrau
Abdeckrahmen Rondò 3 Module, Technopolymer, grafitgrau

Produktstatus
3 - Aktif

Das könnte Sie ebenfalls interessieren

16713
16713 - Rahmen 3M +Schrauben
16723
16723 - Rahmen 3M Arké Idea+Schrauben grau
16722.L
16722.L - Rahmen 2M glatt f/3M-Dosen grau
16722.L.B
16722.L.B - Rahmen 2M glatt f/3M-Dosen weiß

Zeichnungen

Ansicht unübersichtlich Art. 16763.15
PNG DXF
Rückansicht Art. 16763.15
PNG DXF
PNG DXF
Gruppe
Installationsschalterprogramme/Steckvorr
Klasse
Abdeckrahmen
Number of units
3
Mounting direction
Horizontal and vertical
Number of units horizontal
3
Number of units vertical
1
Number of modules horizontal (module system)
3
Number of modules vertical (module system)
1
Number of switch inserts
0
With mounting grid
Yes
Suitable for floor box
Yes
Suitable for wall duct
Yes
Suitable for built-in installation
Yes
Label space/information surface
Yes
Material
Plastic
Material quality
Thermoplastic
Halogen free
Yes
Surface protection
Untreated
Surface finishing
Glossy
Colour
Anthracite
RAL-number (similar)
7043
Transparent
No
With hinged lid
No
Degree of protection (IP)
IP00
Type of fastening
Clamp mounting
Width
123,00 mm
Height
82,00 mm
Depth
9,00 mm
Built-in width
123,00 mm
Built-in height
82,00 mm
Diameter bore hole (opening)
0 mm

00. CE-Kennzeichnung - EU

01. IMQ - Italien

15. CCC - China

37. Kennzeichnung - Marokko

43. UKCA-Marke Großbritannien

Mindestbestellmenge: 10 NR

Barcode

Barcode Qty 1 NR
8007352093331
1 NR
12,3x8,2x0,9 [cm]
15,53 [g]
Barcode Qty 10 NR
8007352093348
10 NR
14,1x9,8x9,9 [cm]
204,304 [g]
Barcode Qty 480 NR
8007352263314
480 NR
59x39x31,5 [cm]
10.536,67 [g]
Barcode Qty 5.760 NR
8007352587786
5.760 NR
120x80x105 [cm]
91.288 [g]
