Interruptor cruzado 1P 16AX 2M blanco - 09013.2

Pdf

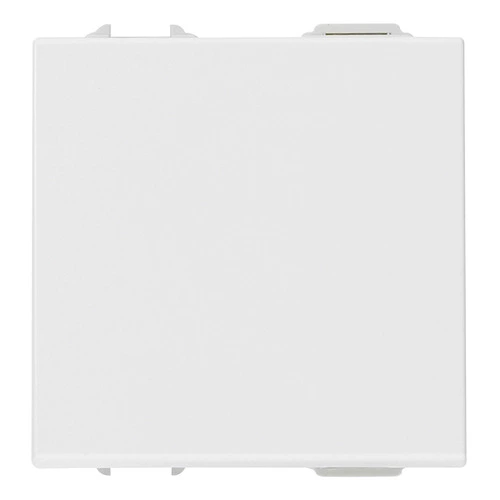

Vimar - 09013.2 - Interruptor cruzado 1P 16AX 2M blanco

09013.2
Series residenciales / Series resid. tradicionales / NEVE UP / Dispositivos

Interruptor cruzado 1P 16AX 2M blanco
Inversor 1P 16 AX 250 V~, blanco - 2 mód

Estado producto
3 - Activo

Podría interesarte también

09013 - Interruptor cruzado 1P 16AX blanco

09001.2 - Interruptor 1P 16AX 2M blanco

09005.2 - Conmutador 1P 16AX 2M blanco

09008.2 - Pulsador 1P NO 10A 2M blanco

Dibujos

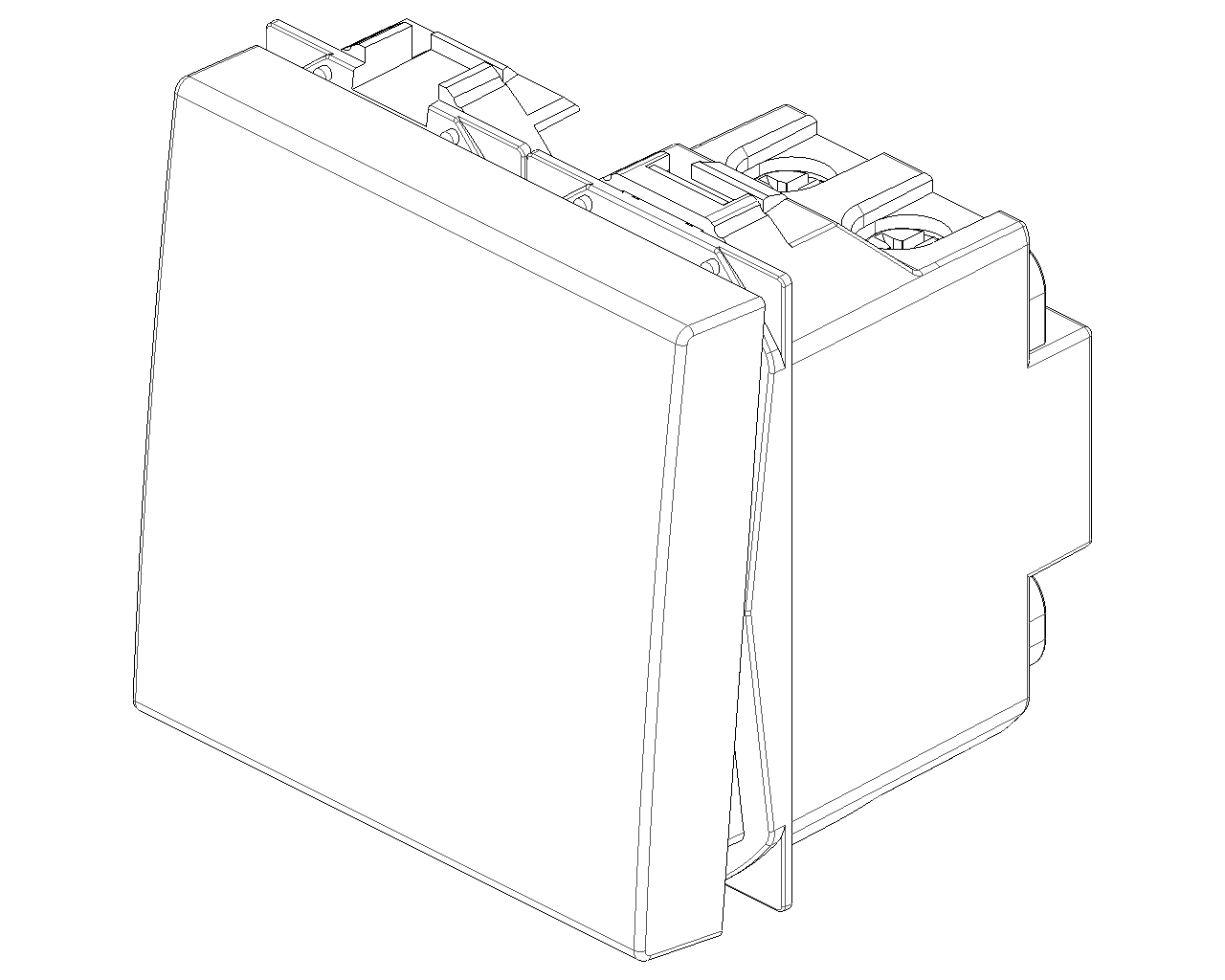

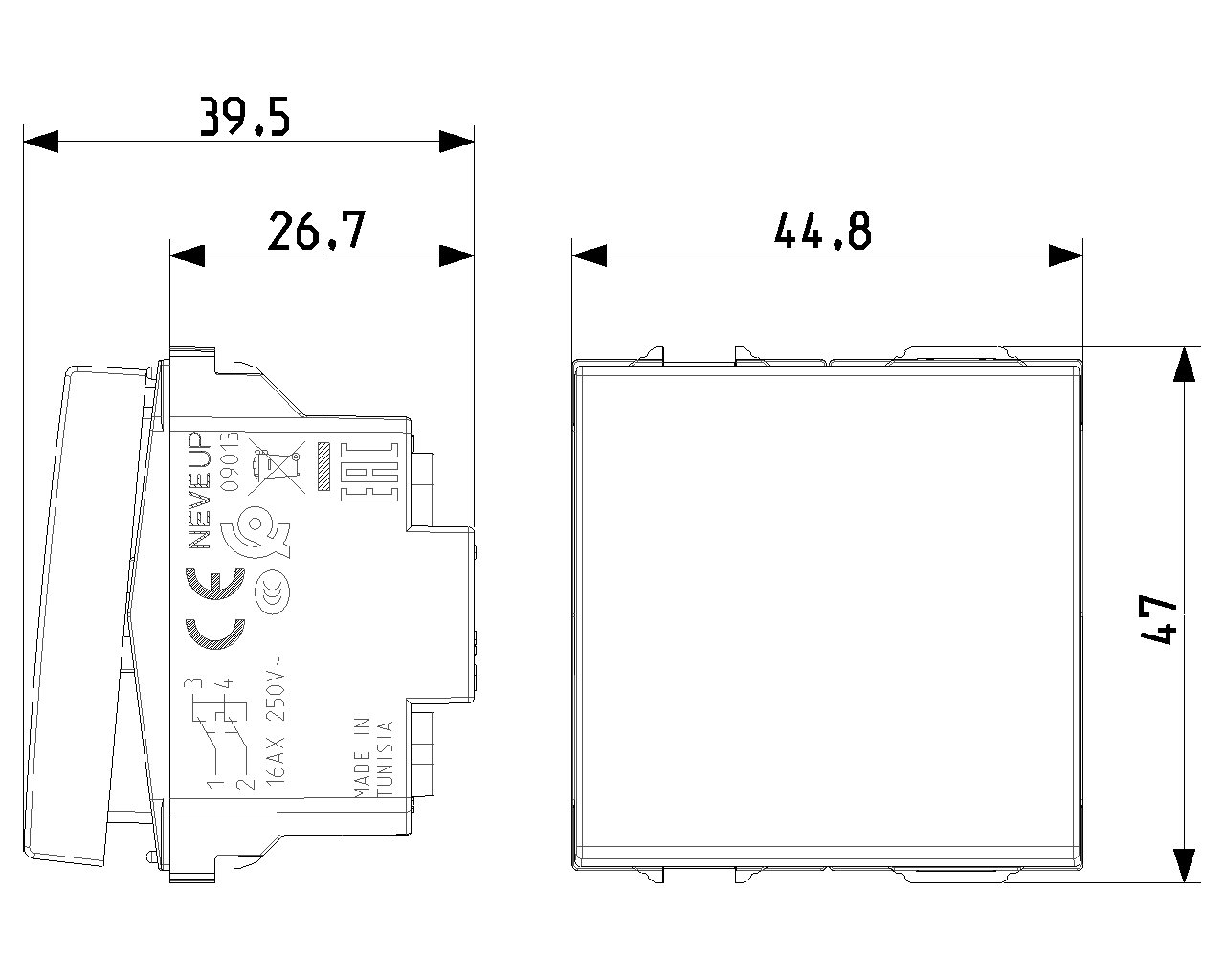

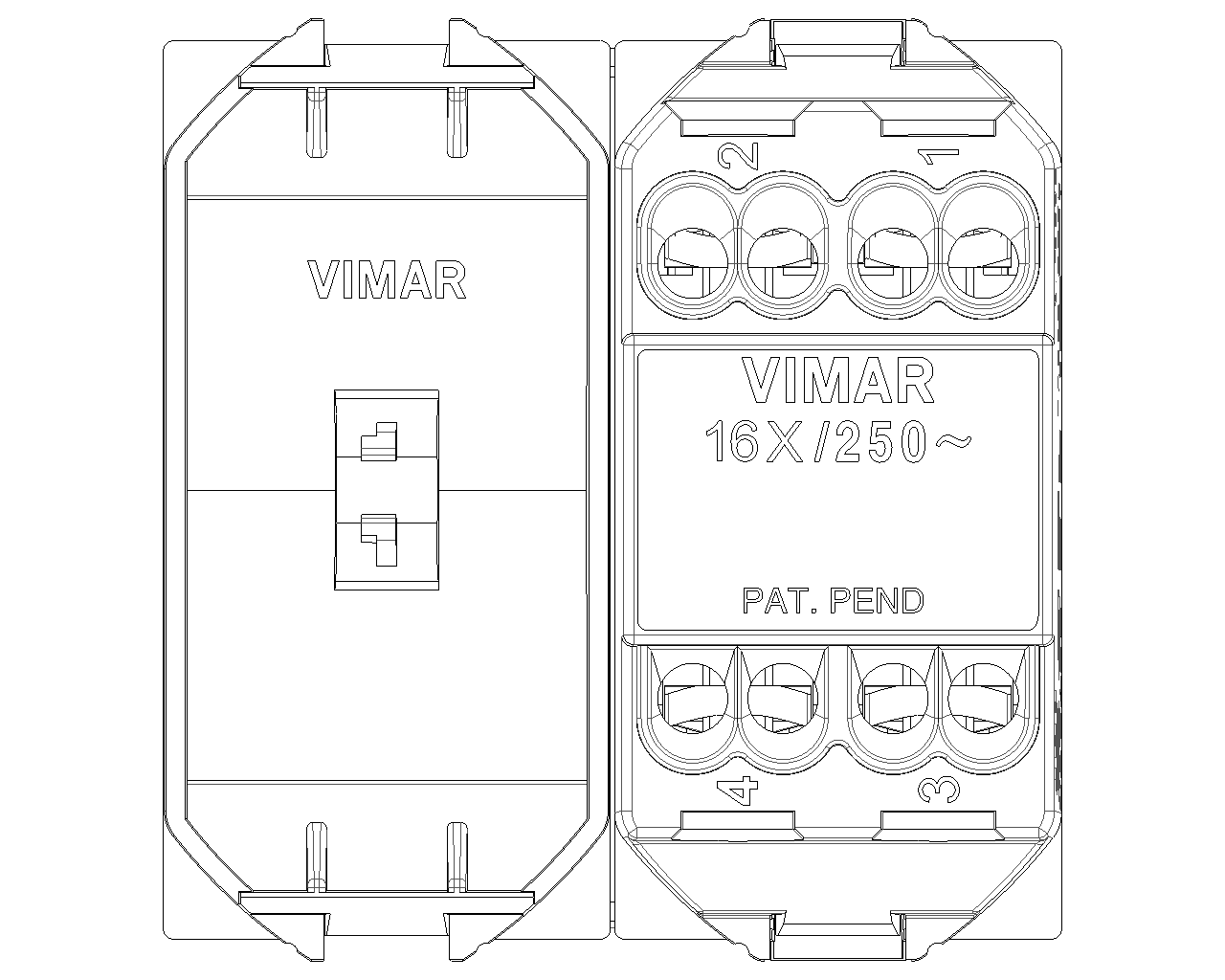

vista de las dimensiones arte. 09013.2

PNG DXF

PNG DXF

PNG DXF

Class group
Programa de instalación de interruptores / enchufes

Class
Interruptor de la instalación

Tipo de circuito
Interruptor intermedio

Tipo de operación
Balancín / botón

Composición
Módulo para programa de interrupción de instalación

Número de módulos (en caso de diseño modular)
2

Pulsador interruptor
Si

Número de balancines
1

Tipo de montaje
Montado empotrado (escayola)

Tipo de fijación
Bloquear en posición

Con placa de montaje
No

Material
Plástico

Calidad del material
Termoplástico

Sin halógenos
Si

Tratamiento de superficie
Sin tratamiento

Acabado de superficie
Brillante

Color
Blanco

Número RAL (similar)
9003

Espacio para etiqueta/superficie de impresión
Sí

Iluminación
No

Función de iluminación
Control y orientación

Tipo de iluminación
Otros

Adecuado para el grado de protección (IP)
IP40

Voltaje nominal
250 V

Corriente nominal (medida)
16,00 A

Contactos de supervisión
No

Método de conexión
Terminal enroscado

Interruptor de la lavadora
No

Anchura del dispositivo
44,80 mm

Altura del dispositivo
47,00 mm

Profundidad del dispositivo
39,50 mm

Profundidad de instalación
26,70 mm

00. Marcado CE - UE

10. EAC Eurasian Customs Union

13. SNI - Indonesia

15. CCC - China

19. NOM - México

29. QCERT - Colombia

29. QCERT - Colombia

37. Marcado - Marruecos

37. Marcado - Marruecos

43. Marca UKCA - Gran Bretaña

96. Experto electrotécnico

99. Directiva RAEE

Cant. mínima de pedido: 10 NR

Código de barras

8007352340343

1 NR

5,1x4,3x5,3 [cm]

38,47 [g]

8007352340350

10 NR

26,9x11,6x4,9 [cm]

450,2 [g]

8007352340367

200 NR

47,5x27x29 [cm]

9.494,67 [g]

Compartir

Codice QR scheda articolo

Legal

Vimar se reserva el derecho de cambiar en cualquier momento y sin previo aviso las características de los productos reportados. La instalación debe ser realizada por personal cualificado cumpliendo con las disposiciones en vigor que regulan el montaje del material eléctrico en el país donde se instalen los productos. Para las condiciones de uso de la información de la ficha del producto, consulte Condiciones de uso.
