Galv. Trennmodul Quid - 03998

03998
Wohnbereich-Serien / Herkommlich-Wohnbereich-Serien / Gemeinsame Komponenten / Nicht modulare Komponenten

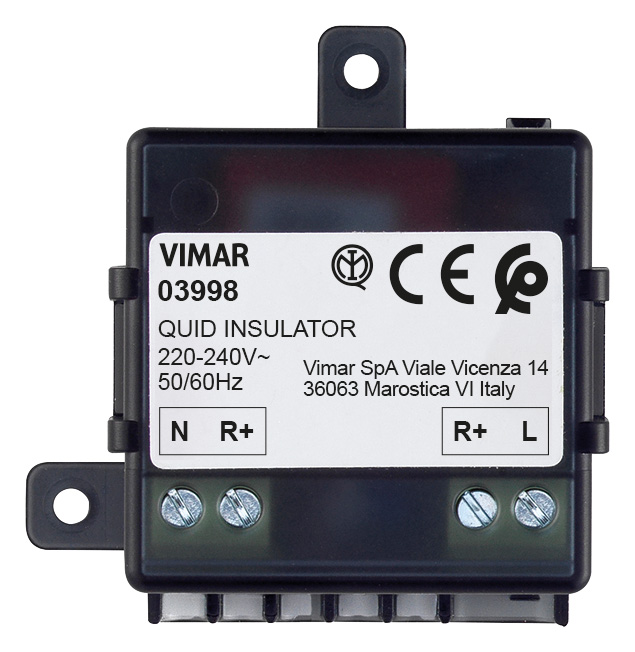

Galv. Trennmodul Quid
Galvanisches Trennmodul Quid, 1 Eingang für NO Reset-Taste von Anlage A (Slave), 1 Eingang für NO Reset-Taste von Anlage B (Master), 1 Eingang für Nullleiter Anlage A (Slave), 1 Eingang für Phase Anlage B (Master), Installation in Abzweig- oder Einsatzdosen

Produktstatus
3 - Aktif

• Dokumente und Download
• Technische ETIM-Daten
• Marken
• Lieferdaten

Merkblätter, Handbücher, Dokumentation

• Mehrsprachig-Gebrauchsinformation Light (617 kb)

---

Zeichnungen

PNG DXF

PNG DXF

PNG DXF

Gruppe
Relais

Klasse
Schaltrelais

Ausführung des elektrischen Anschlusses
sonstige

Komplettgerät mit Sockel
Nein

Mit abnehmbaren Klemmen
Nein

Mit LED-Anzeige
Nein

Breite
50,60 mm

Höhe
51,50 mm

Tiefe
25,00 mm

00. CE-Kennzeichnung - EU

01. IMQ - Italien

37. Kennzeichnung - Marokko

99. WEEE-Richtlinie

Mindestbestellmenge: 1 NR

---

Barcode

8007352795846

1 NR

5,1x4,3x5,3 [cm]

40 [g]

8007352795853

6 NR

14,4x11,6x6 [cm]

279,5 [g]

Teilen

Legal

Vimar behält sich das Recht vor, jederzeit und ohne Vorankündigung die Merkmale der gemeldeten Produkte zu ändern. Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen. Für die Nutzungsbedingungen der im Produktblatt enthaltenen Informationen verweisen wir auf Nutzungsbedingungen.
