Αλέ-ρετούρ 1P16AX- μηχανισμός+λυχνία250V - 09005.0.250

Pdf

Vimar - 09005.0.250 - Αλέ-ρετούρ 1P16AX- μηχανισμός+λυχνία250V

09005.0.250

Neve Up / Μηχανισμοί / Βασικοί μηχανισμοί εντολών

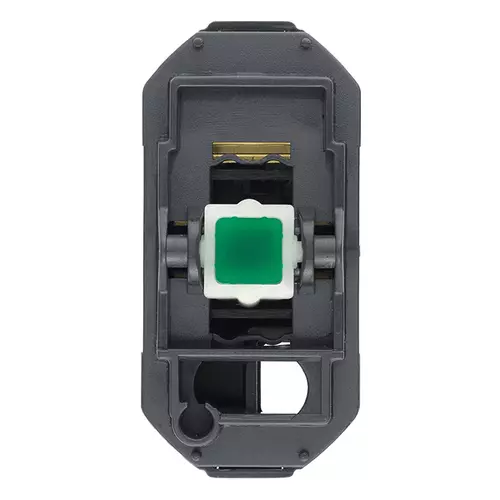

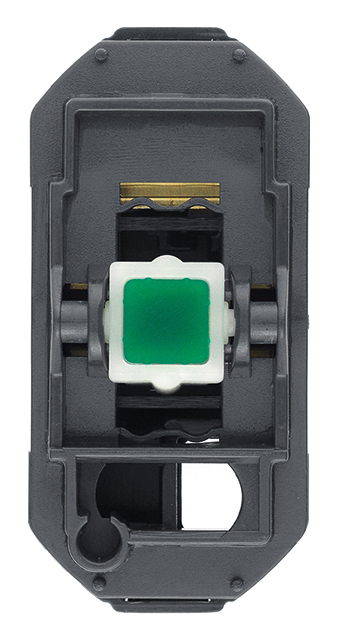

Αλέ-ρετούρ 1P16AX- μηχανισμός+λυχνία250V
Μηχανισμός εκτροπέα 1P 16 AX 250 V~, με

Κατάσταση Προϊόντος
3 - Προϊόν διαχειριζόμεν

Μπορεί να σας ενδιαφέρει επίσης

09005.0.250 - Αλέ-ρετούρ 1P16AX- μηχανισμός+λυχνία250V

09021.N.CM - Πλήκτρο 1Μ ουδέτερος carbon matt

09022.N - Πλήκτρο 2M ουδέτερος λευκό

09022.N.CM - Πλήκτρο 2M ουδέτερος carbon matt

09021.L - Πλήκτρο 1Μ - σύμβολο φώς λευκό

09021.L.CM - Πλήκτρο 1Μ - σύμβολο φώς carbon matt

09021.C - Πλήκτρο 1Μ σύμβολο κουδούνι λευκό

09021.C.CM - Πλήκτρο 1Μ σύμβολο κουδούνι carbon matt

09021.S - Πλήκτρο 1Μ σύμβολο ενεργοποίηση λευκό

09021.S.CM - Πλήκτρο 1Μ σύμβ.ενεργοποίηση carbon matt

Σχέδια

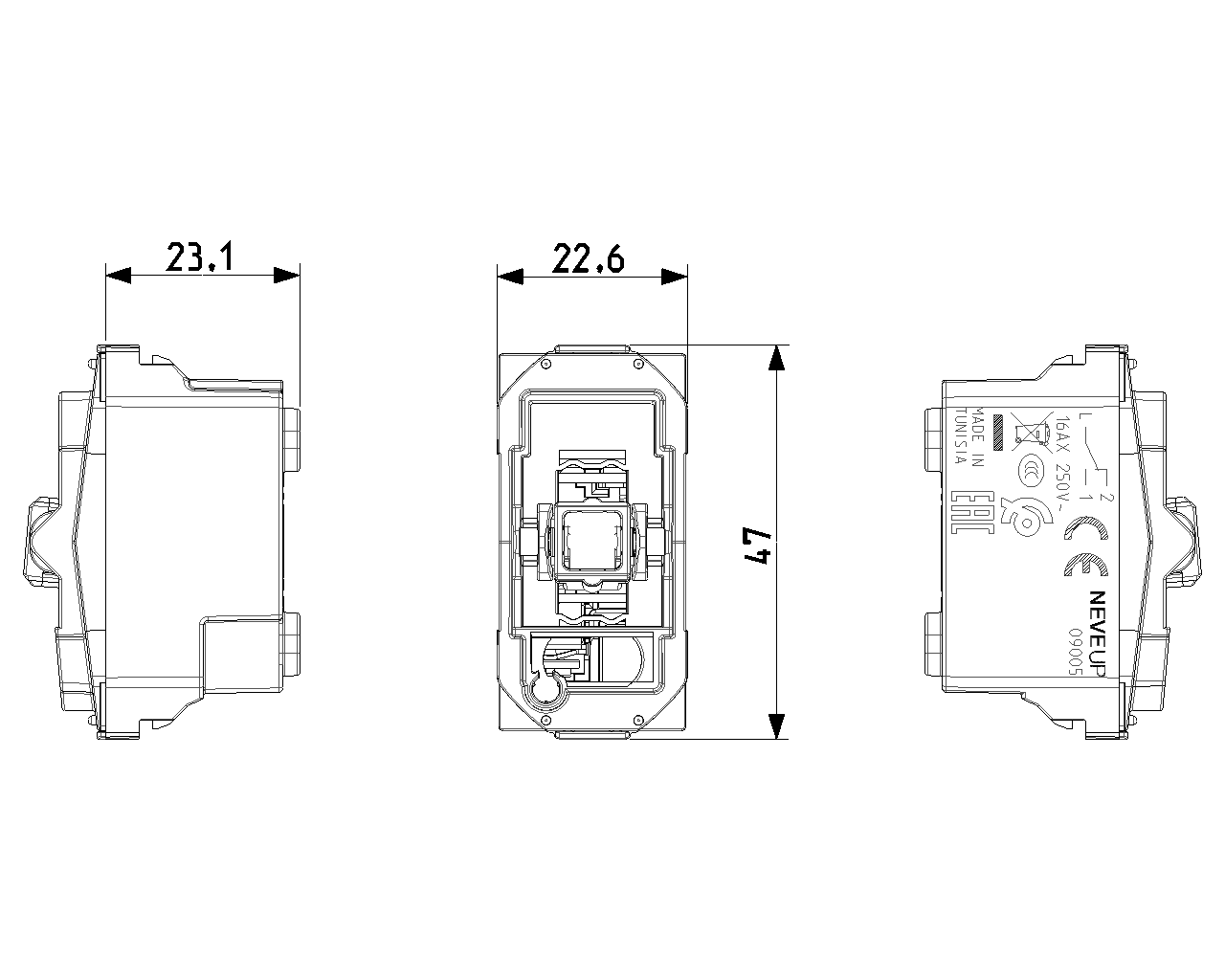

προβολή συνολικών διαστάσεων 09005.0.250

PNG DXF

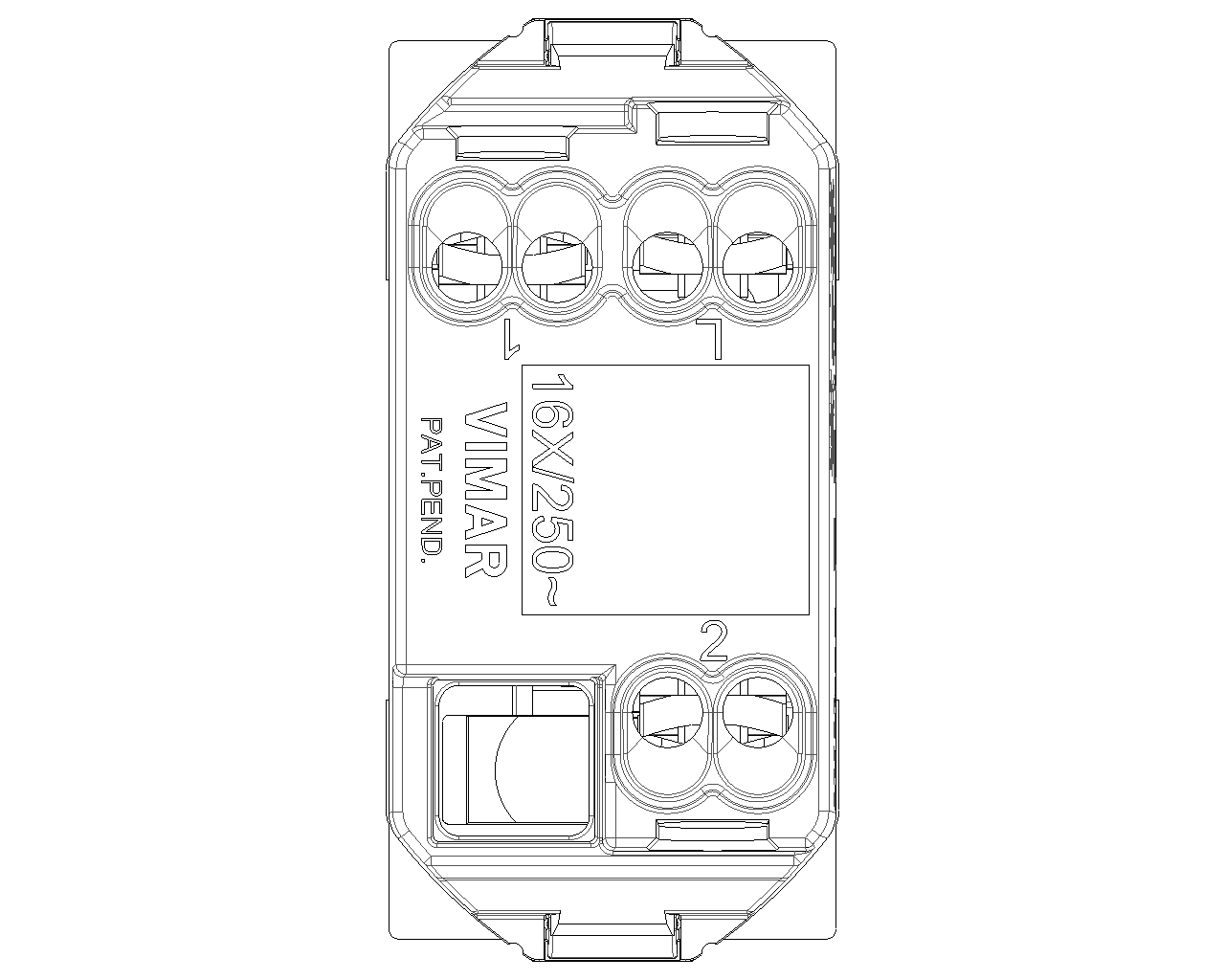

τέχνη οπίσθιας όψης. 09005.0.250

PNG DXF

PNG DXF

Class group
Domestic switching devices

Class
Installation switch

Wiring system
Two-way switch

Method of operation
Rocker/button

Assembly arrangement
Modular device for domestic switching devices

Number of modules (module system)
1

Push button switch
Yes

Number of rockers
1

Mounting method
Flush mounted (plaster)

Type of fastening
Engage (snap)

With mounting plate
No

Material
Plastic

Material quality
Thermoplastic

Surface protection
Untreated

Surface finishing
Glossy

Colour
White

RAL-number (similar)
9003

Label space/information surface
Yes

Nominal voltage
250 v

Rated current
16,00 A

Feedback-signal contact
No

Connection type
Screwed terminal

Washing machine switch
No

Width of device
22,50 mm

Height of device
47,00 mm

Depth of device
33,00 mm

Built-in depth
23,10 mm

00. Σήμανση CE - ΕE

10. EAC - Τελωνειακή Ένωση

13. SNI - Ινδονησία

15. CCC - Κίνα

29. QCERT - Κολομβία

29. QCERT - Κολομβία

37. Σήμανση - Μαρόκο

37. Σήμανση - Μαρόκο

43. UKCA - Μεγάλη Βρετανία

99. Οδηγία ΑΗΗΕ

Ελάχιστη ποσότητα παραγγελίας: 50 NR

Γραμμωτός κώδικας

8007352658042

1 NR

4,1x2,8x5,3 [cm]

26,2 [g]

8007352658059

50 NR

21,4x11,6x14,2 [cm]

1.400 [g]

8007352658066

500 NR

57,5x22,5x30 [cm]

14.500 [g]

Κοινή χρήση

Codice QR scheda articolo

Legal

Η Vimar διατηρεί το δικαίωμα τροποποίησης ανά πάσα στιγμή και χωρίς προειδοποίηση των χαρακτηριστικών των προϊόντων που αναφέρονται. Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό σύμφωνα με τους κανονισμούς που διέπουν την εγκατάσταση του ηλεκτρολογικού εξοπλισμού και ισχύουν στη χώρα όπου εγκαθίστανται τα προϊόντα. Για τις συνθήκες χρήσης των πληροφοριών που παρέχονται στο δελτίο προϊόντος, βλ. Όροι χρήσης.
