Pulsador 1P NO+NC 10A símbolo ON Next - 20056.34.N

20056.34.N

Eikon Next / Dispositivos / Dispositivos de mando - otras funciones

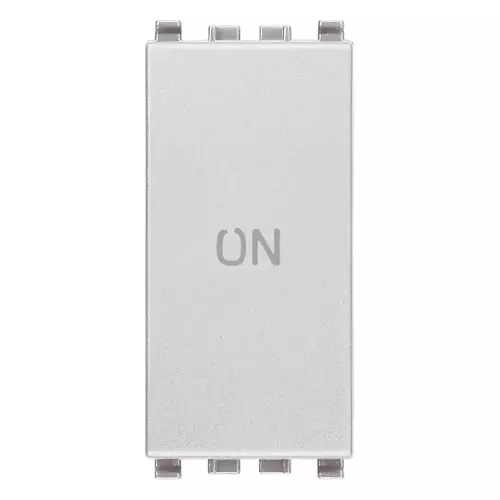

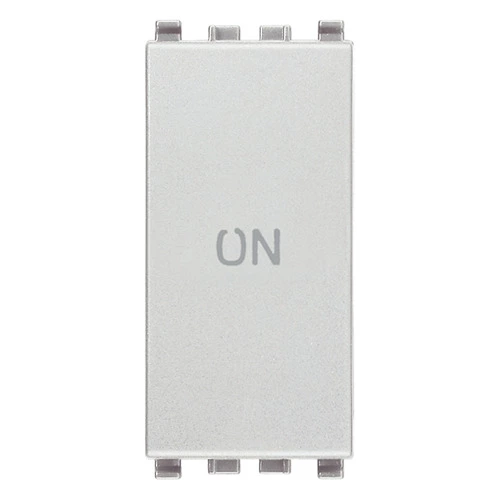

Pulsador 1P NO+NC 10A símbolo ON Next
Pulsador 1P 10 A 250 V~, 1 contacto NO + 1 contacto NC, símbolo ON, Next

Estado producto
3 - Activo

• Documentos y descargas
• Datos técnicos ETIM
• Marcas
• Datos del suministro
• Hace una pregunta

Dibujos

PNG DXF

PNG DXF

PNG DXF

Class group
Domestic switching devices

Class
Push-switch button

Assembly arrangement
Modular device for domestic switching devices

Model
Single push button

Method of operation
Push button

Contacts
1 make contact (NO), 1 breaker contact (NC)

Number of poles
1

Feedback-signal contact
No

Number of rockers
1

Number of modules (module system)
1

With lighting
No

Mounting method
Flush mounted (plaster)

Type of fastening
Engage (snap)

Material
Plastic

Material quality
Thermoplastic

Halogen free
Yes

Surface protection
Lacquered

Surface finishing
Matt

Colour
Silver

RAL-number (akin)
9022

Transparent
No

Label space/information surface
Yes

Suitable for degree of protection (IP)
IP40

Nominal voltage
250 v

Rated current
10,00 A

Width of device
22,30 mm

Height of device
49,00 mm

Depth of device
29,50 mm

00. Marcado CE - UE

01. IMQ - Italia

10. EAC Eurasian Customs Union

14. TSE - Turquía

19. NOM - México

20. IRAM - Argentina

28. NSW / RCM - Australia

29. QCERT - Colombia

36. ISI - India

37. Marcado - Marruecos

92. RoHS EAU

96. Experto electrotécnico

99. Directiva RAEE

Cant. mínima de pedido: 10 NR

---

Código de barras

8007352291492

1 NR

4,1x2,8x5,3 [cm]

33,4 [g]

8007352291508

10 NR

14,4x9x6 [cm]

369,8 [g]
