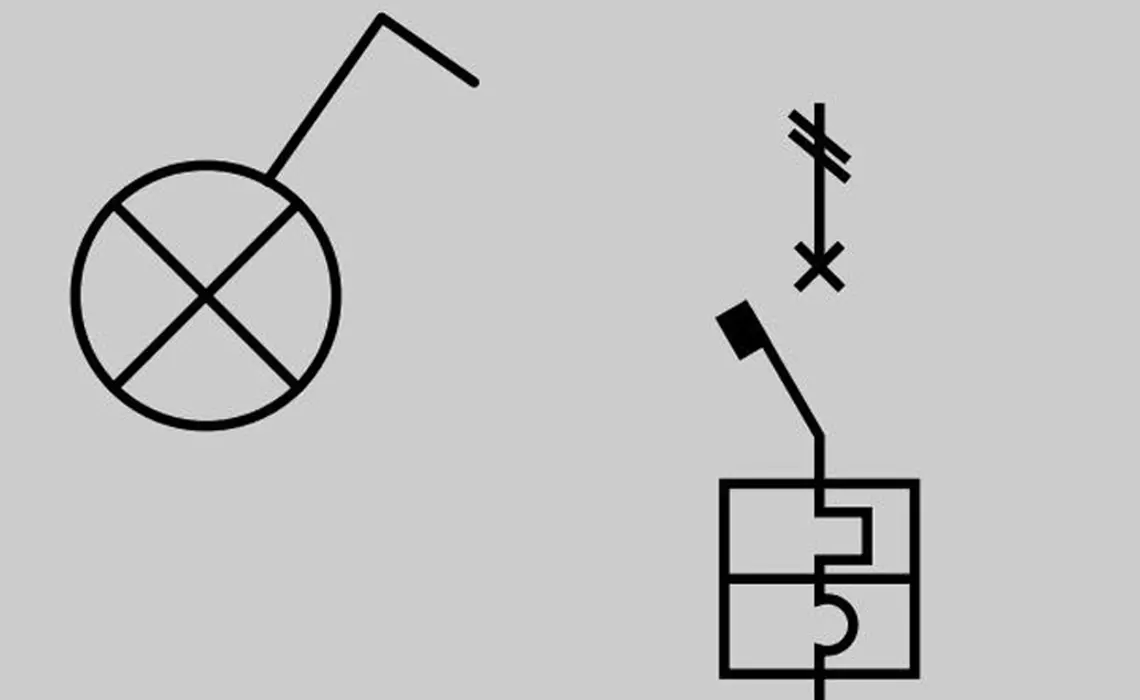

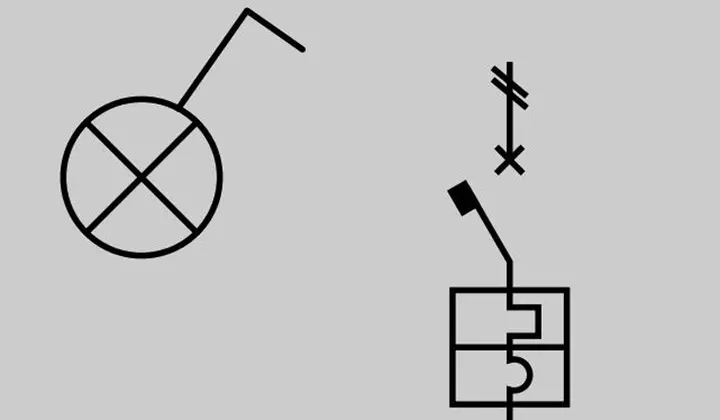

Simboli CEI per la progettazione di impianti elettrici

In questa sezione vengono forniti i simboli CEI da utilizzare nei programmi software per il disegno e la progettazione di impianti elettrici civili.

Questi simboli possono costituire un valido aiuto a progettisti e installatori che necessitano di una libreria aggiornata da usare nei loro programmi CAD preferiti. Sono forniti in formato DWG compatibile con Autocad.

I simboli si suddividono nelle seguenti tipologie:

  • Comandi 1
  • Comandi 2 - per funzioni di comando avanzate
  • Prese di energia e TV
  • Prese telefono ed EDP
  • Rivelazione e regolazione
  • Segnalazione
  • Sistema antintrusione
  • Controllo accessi
  • Diffusione sonora
  • Apparecchi di illuminazione, lampade segnapasso
  • Centralini, quadri, scatole da incasso e da parete
  • Alimentatori, elettrovavole, dispersione terra, ecc.

A completamento viene fornita una legenda di semplice consultazione per un utilizzo dei simboli semplice ed intuitivo.

DownloadDimensioneData
Legenda simboli CEI113.69 K26/03/2013
Simboli CEI in formato DWG383.15 K26/03/2013
